USRPと組み合わせて使う、設定済みのノートPC。収録・再生の操作から、保存データの確認まで行えます。

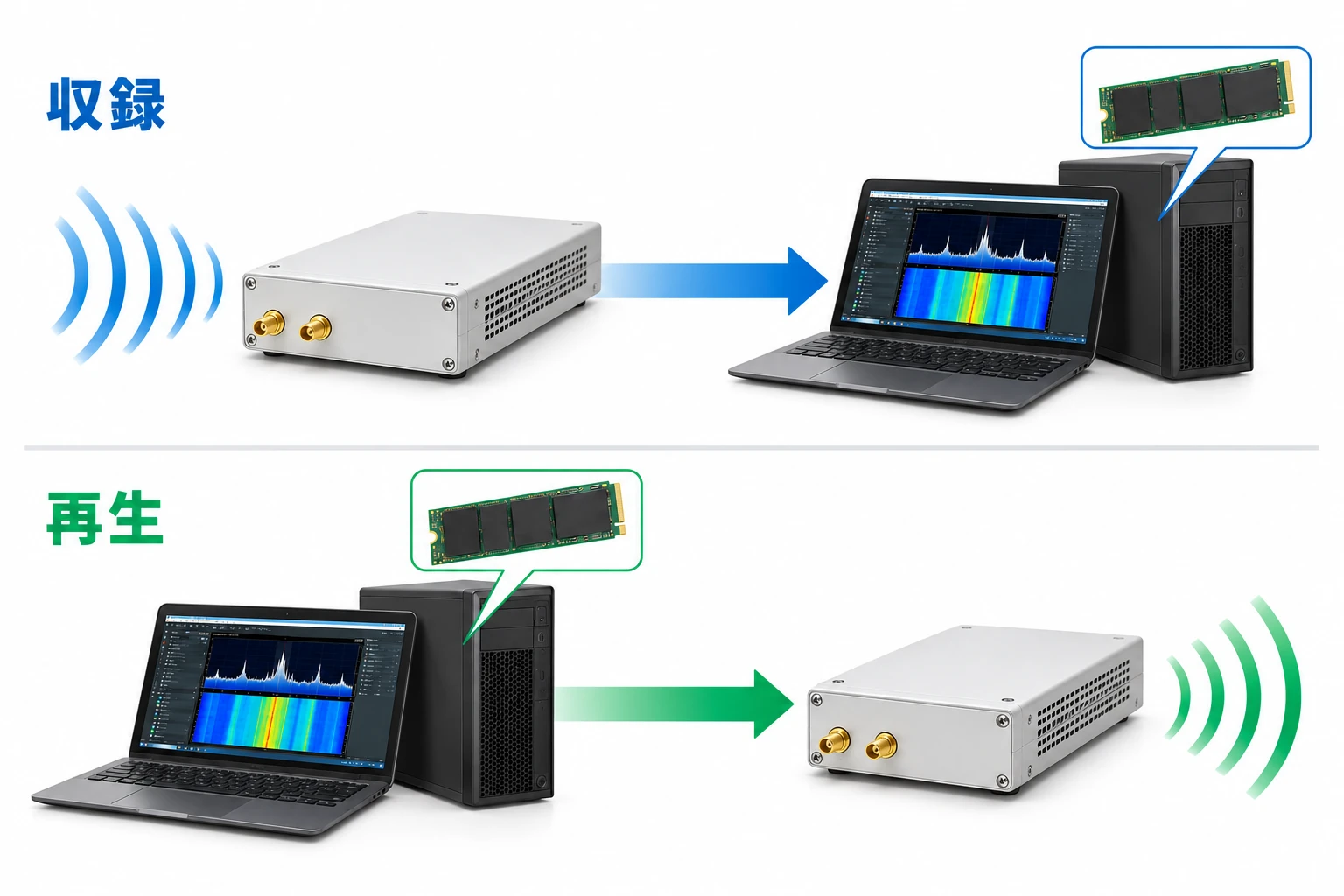

B2x0シリーズのように扱う帯域幅が比較的狭いUSRPなら、ノートPCでストリーミング収録・再生が可能です。受信した信号をSSDへ連続保存し、保存した波形をUSRPからRF信号として出力できます。
収録時間の目安は実測値・バッテリー持続時間ではありません。収録・再生それぞれの確認実績と同時動作の条件は機種ページでご案内します。
X420などの本体メモリを使えば、広帯域の信号もノートPCから収録・再生できます。
1回に収録できる時間や、本体メモリに保存できる波形の長さは、繰り返し再生を続ける時間とは異なります。対応帯域・収録時間・波形長は、USRPとFPGA構成によります。

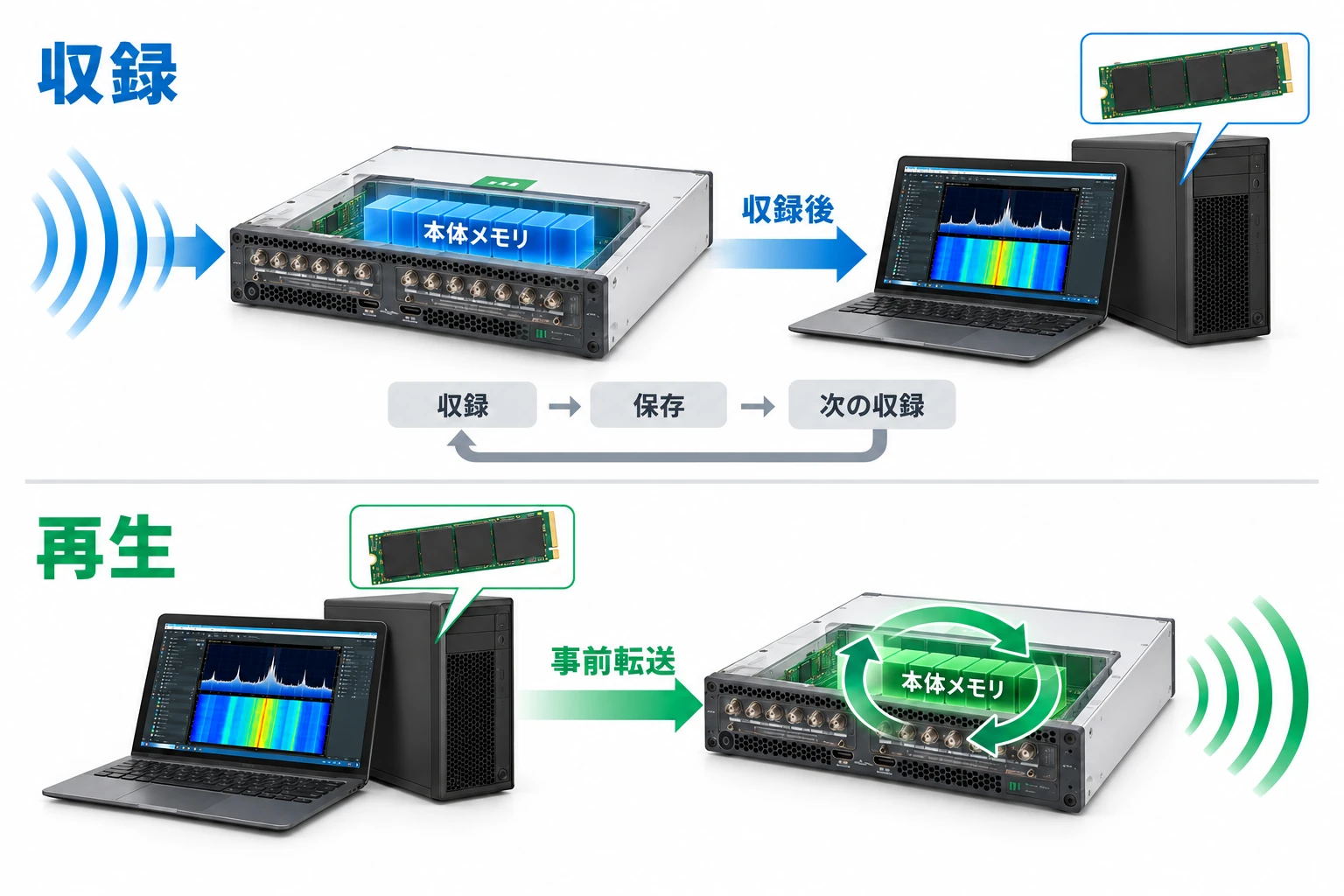

図は両PC構成に共通する方式イメージです。このページではノートPC構成をご紹介します。本体メモリ方式のUSRPはX420で、内部は模式表現です。

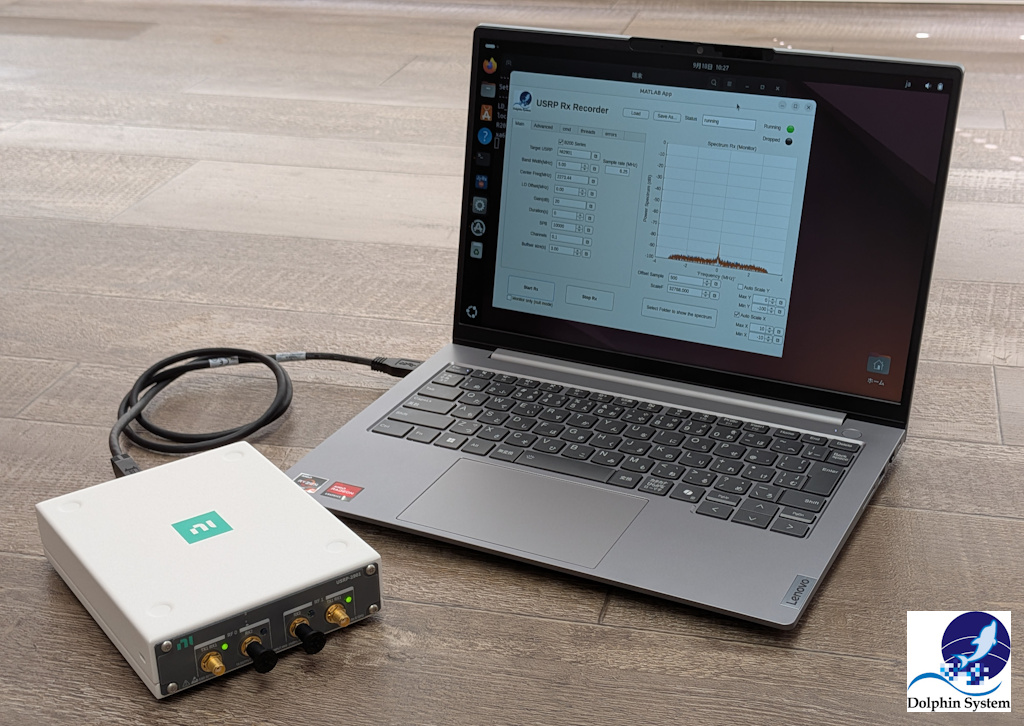

収録したデータは、ノートPCの画面で波形やスペクトラムを確認できます。
操作画面・データの確認を見る →
B2x0以外の連続転送や、本体メモリからのデータ回収の速さを重視する場合は、小型ワークステーションの構成・使い方もご覧ください。
以下はPCの構成例です。使用する方式とUSRPに合わせて、PC・SSD・接続機器を選定します。
PC・SSD・ケーブルなどの納品範囲は、お見積もりに明記します。
保存したいデータ量に合わせて、搭載可能なSSD容量を選定します。増設できる容量・台数は採用PCによります。
PCのSSDを増やしても、本体メモリ方式の1回の収録時間・波形長は延びません。
収録後のデータをコピーし、内蔵SSDの空きを確保。解析用PCへ持ち出せます。
ご希望のPC機種・仕様をご相談いただけます。OS・接続・SSD性能を確認し、設定・動作確認を行ってお届けします。
本体メモリを使った収録・再生なら、ノートPCで構成できます。RF信号の収録・再生はUSRP本体メモリを使い、PCとのデータ転送は収録後・再生前に行うためです。
ノートPCで動作できることと、希望する取得間隔を満たすことは分けて確認します。回収時間を短くしたい場合は、小型ワークステーションも候補です。各USRPの対応FPGA・帯域・同時動作条件を確認して構成します。
B2x0のUSB接続は必要な連続転送量、本体メモリ方式のイーサネット接続は回収するデータ量と希望する取得間隔から選定します。採用するPC・接続機器・SSDを組み合わせて、実効性能を確認します。
掲載するNVMe SSD 1 TBは容量の構成例です。通信規格やSSD容量だけで、持続速度やデータ回収時間を保証するものではありません。
USBバスパワーで使えるUSRP構成では可能です。PCのバッテリー容量、負荷、USRPへの給電を含めて運用時間を確認します。AC電源が必要なUSRPは、PCがバッテリーで動いていても別途電源が必要です。
B206mini-iの収録・再生各30分の確認は、ノートPCへACアダプターを接続した条件です。バッテリー駆動時間には換算しません。
48 MHz BW帯域・1 ch、サンプルレート60 MS/s、I/Q各16 bitで、保存に1 TB全量を使える場合の計算です。
1秒あたり60 MS/s × 4 byte＝240 MB/s。1,000,000 MB ÷ 240 MB/s ÷ 60＝約69.4分です。容量は10進表記で、OSや既存データが使う分を除いた空き容量を基準にします。
内蔵SSDの増設はPC機種に合わせて選定します。B206mini-iでは4 TBの内蔵SSDオプションを紹介しています。増設できる容量・台数は採用PCによります。
外付けSSDは収録後のデータ退避・持ち出し用途としてご案内します。外付けSSDへ直接連続収録したい場合は、持続転送速度を含めて個別に確認します。
ご希望の機種・仕様をお知らせください。Ubuntu Linuxの対応、接続端子、SSDの持続性能などを確認して選定します。提供するPCは当社で設定・動作確認を行うことが前提です。
CPU・メモリの変更も相談できます。既存のWindows環境のままで収録再生ソフトウェアが動作するという意味ではありません。WindowsやMacから付属PCを遠隔操作する使い方は、操作説明ページでご案内します。
アプリの追加は可能ですが、収録・再生中は動作へ影響する他の処理を避けてください。OS・ライブラリー・ドライバーの更新は、動作確認済みの組み合わせに影響するため、事前にご相談ください。
B310は、接続形態と当社ソフトウェアの対応を検証してからご案内します。メーカーのreplay FPGA対応を、当社での確認済み構成とは扱っていません。
周波数・帯域・チャネル数に加えて、連続して記録したい時間、繰り返し取得したい間隔、現場で使える電源をお知らせください。
