長時間の収録・再生は、ストリーミングで。

収録受信しながら連続保存
ソフトウェア無線機が受信したIQデータをPCへ送り、内蔵SSDに保存し続けます。
SSDに空き容量がある限り、保存し続けます。
再生SSDから連続RF再生
送信するIQデータをSSDから連続して読み出し、USRPへ転送します。ソフトウェア無線機からRF信号としてリアルタイムに出力します。
波形容量に上限のあるSGのArb機能では満たせない連続性を実現します
必要な通信・PC・SSDの持続性能を、構成ごとに確認します。

*1 : BWは帯域幅を表します。掲載値は収録・再生帯域の目安であり、振幅平坦度を保証する値ではありません。 帯域幅の数値について →

ソフトウェア無線機が受信したIQデータをPCへ送り、内蔵SSDに保存し続けます。
SSDに空き容量がある限り、保存し続けます。
送信するIQデータをSSDから連続して読み出し、USRPへ転送します。ソフトウェア無線機からRF信号としてリアルタイムに出力します。
波形容量に上限のあるSGのArb機能では満たせない連続性を実現します
必要な通信・PC・SSDの持続性能を、構成ごとに確認します。

PCへの転送が追いつかない帯域幅のデータも、本体メモリに収まる短い区間を取得できます。スペアナのロングメモリ機能のように使用可能です。収録したデータをPCへ保存し、次の収録を行えます。
200 MHz BW/ch × 4 chの場合、約1.07秒分を収録できます。
SGのArb機能のように連続再生が可能です。波形を本体メモリへ事前転送。再生時は、本体メモリに保存した波形を繰り返し、連続送信できます。200 MHz BW/ch × 4 chの場合、保存波形長は約1.07秒です。
ノートPCでも利用可能
本体メモリの間欠収録には、収録区間の間に空白があります。対応方式・帯域・時間・同時動作は、機種・FPGA・PC構成によります。
用意したIQ波形をRF信号として送信しながら、受信した信号を収録できます。
| ストリーミング再生 | 本体メモリ再生 | |
|---|---|---|
| ストリーミング収録 | ○ | ○ |
| 本体メモリ収録 | ○ | ○ |
○:対応する組み合わせ。
帯域・チャネル数は、FPGA・PC・接続・SSD構成によります。最大帯域・全チャネルでの同時動作を保証するものではありません。
測定波形を送信し、伝搬後の信号を同時収録。チャネルサウンダーの送受信・IQデータ保存に利用できます。波形の用意・伝搬解析はお客様の環境で行います。
400 MHz BWのCG_400構成と、本体メモリ方式に対応する200 MHz BWのX4_200 / UC_200構成を使い分けます。
10 MHz・PPSや内蔵GPSDOによるクロック・時刻同期に対応します。外部LOを共有する構成とは区別して選定します。
USRP、PC、SSDと収録再生ソフトウェアを組み合わせ、必要な動作条件を確認してお届けします。

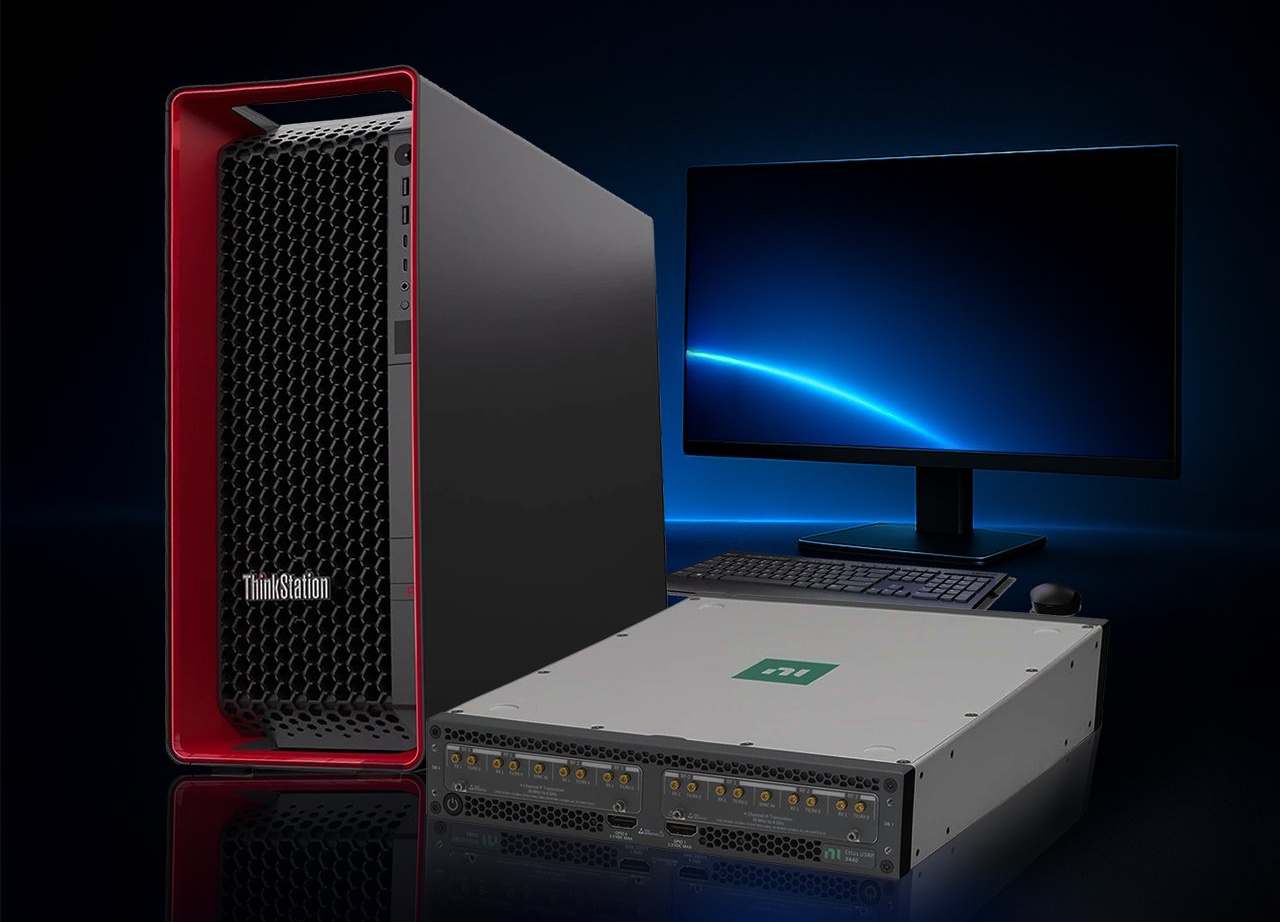

本体メモリ方式ならノートPC、ストリーミングなら小型ワークステーションを基本に選びます。以下のPC仕様・周辺機器は、ストリーミング向けの構成例です。
以下は、制御PC・SSD・接続機器の構成例です。使用する帯域幅・チャネル数・収録再生時間に合わせて選定します。
400 MHz BWのCG_400構成と、本体メモリに対応するX4_200 / UC_200構成は分けて検討します。


端子数はUSRP側。使用する端子・通信速度は構成によって異なります。
接続条件を見る →掲載内容は構成例です。納品する機器・ソフトウェアと構成は、お見積もりに明記します。

PC性能・SSD容量と、運用に必要なアクセサリを選べます。

収録済みデータを外付けSSDへ退避し、内蔵SSDの空き容量を確保します。
測定現場からの持ち帰りや、解析用PCへの受け渡しに利用できます。

型番:784305-01
オプション外部から入力した10 MHz・PPSを最大8系統へ分配。
外部の10 MHz・PPS信号源が必要です。LO共有とは別の機能です。

GPSDOで衛星信号を受信するためのアンテナ。
本体内蔵GPSDOを使用するときに追加。GPSDOモジュールの増設ではありません。
最大連続帯域・継続時間の公開実績値は、このページには掲載していません。必要な帯域・チャネル数・動作方式に合わせて、PCとSSDを含む構成で確認します。
帯域/ch・チャネル数・連続時間・送受信同時の有無をそろえて確認します。
小型ワークステーション構成では、10 GbE構成のFPGAイメージで接続確認済みです。100 GbE接続は未確認です。
接続の確認と、SSDへ連続収録できる帯域・チャネル数の確認は別です。
掲載結果は、確認時の構成・設定と確認時間内での結果です。常にデータ欠落がないことを保証するものではありません。確認時間は動作上限ではありません。
使用周波数・帯域幅/ch・チャネル数と、収録・再生の時間をお知らせください。同期や同時動作、アクセサリ、PC・SSDも含めてご案内します。
現在の対応条件では本体メモリ方式はX4_200 / UC_200の200 MHz BW構成で使用します。CG_400の400 MHz BW構成と同じ条件ではありません。
Replay用の容量は4 GiBです。CG_400はReplay非搭載です。400 MHz BW対応のX4_400はUHD 4.11でソース提供があり、標準配布済み構成と区別します。
当社の機器定義・Replay構成確認資料(2026年9月確認)とも照合しています。FPGAやUHDの版によって対応が変わるため、納入時の構成は個別に確認します。
X410は外部LOの入出力に対応していません。10 MHz・PPSやGPSDOによるクロック・時刻同期と、LO共有は区別して選定します。
最大帯域や4RX / 4TXという仕様が、すべての方式・同時動作での最大性能を意味するものではありません。必要な組み合わせを下の対応表で確認します。
メーカー提供のFPGA構成では、10 GbE接続はQSFP28ポート0を最大4系統に分岐して使用します。X4_200ではポート1は使用しません。100 GbE接続はCG_400で両ポートを使用でき、UC_200ではポート1のみを使用します。RJ45端子は1 GbEです。
端子数は物理端子の数で、分岐後の10 GbE接続の系統数とは異なります。使用帯域と収録再生方式に合わせてFPGA構成・NIC・ケーブルを選定します。
本システムの機器定義・設計で対象とするReplay構成では、本体メモリ同士の同時収録再生は送受信合計4 chまでです。
当社の同時収録再生の構成設計・機器定義(2026年9月確認)に基づく条件です。
200 MHz BW × 4 chでは、約1.07秒です。収録時間は、1回の収録区間の長さです。再生波形長は本体メモリに保存できる波形の長さです。
4,294,967,296 byte ÷(250 MS/s × 10⁶ × 4 byte × 4 ch)= 約1.07秒
使用可能容量:4 GiB。X4_200 / UC_200のReplay用4 GiB。最大400 MHz BWのCG_400はReplay非搭載。I/Q各16 bit(sc16)。収録または再生を単独で行う場合の容量上限の理論値で、当社ソフトウェアで確認済みの収録時間や連続転送実績を表すものではありません。
内蔵SSDに収録したデータの退避や、解析用PCへの受け渡しに使用します。退避後に内蔵SSDの空き容量を確保し、次の測定に備えます。
収録・再生する帯域幅が狭い場合は、外付けSSDを使った収録・再生も可能です。ご希望の帯域幅や使用条件をご相談ください。
採用するPC・SSD・ケーブルの接続条件と、必要な読み書きの持続性能を、構成選定時に確認します。
機器単体の仕様と、各方式の適用条件を掲載しています。各値の🔗から出典へ移動できます。— は未確認・対象外を表します。

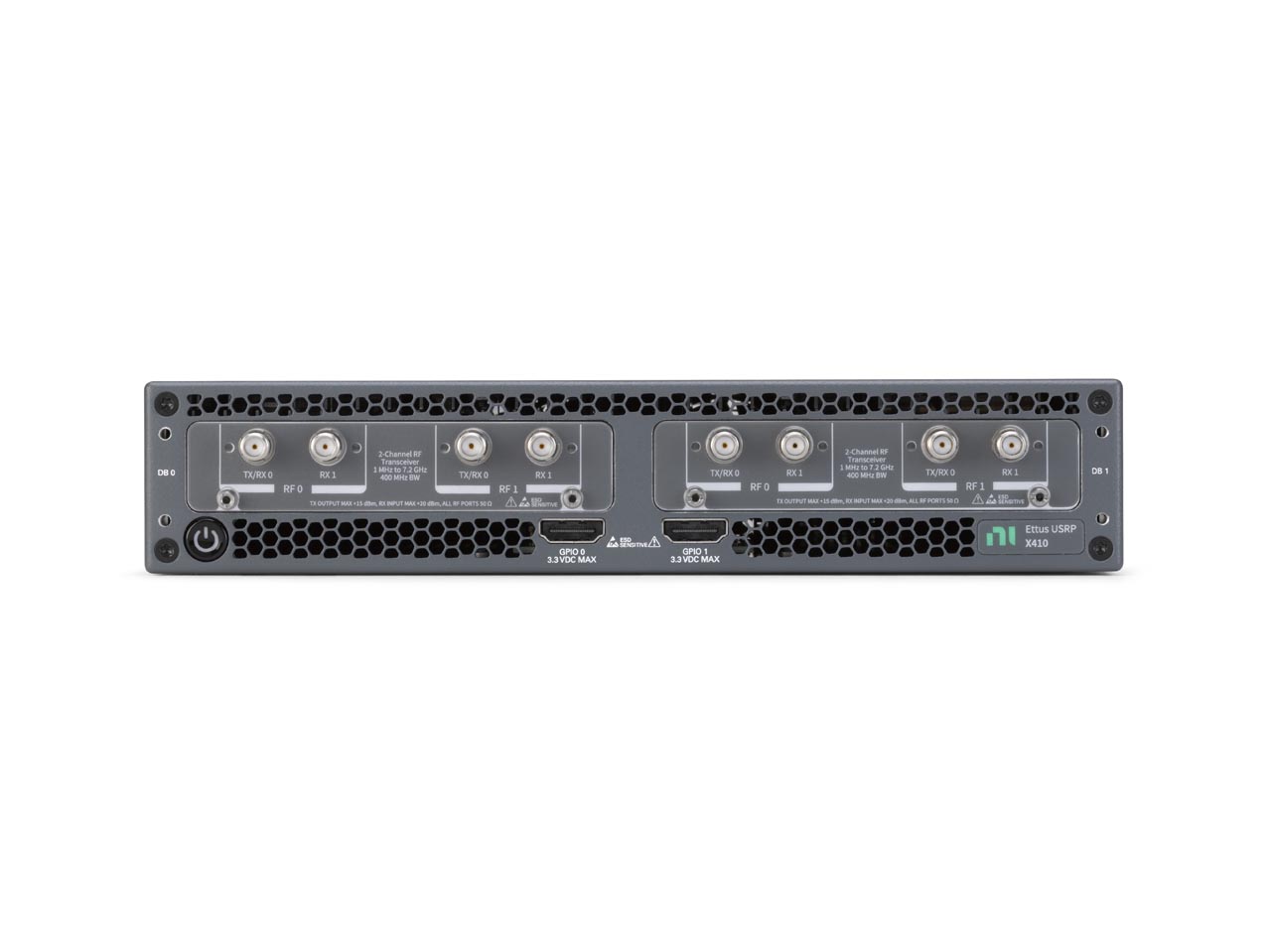

| 受信周波数範囲 | 1 MHz〜7.2 GHz🔗 X410 受信周波数範囲の条件 8 GHzまでチューニング可能。公表仕様範囲は7.2 GHzまで。 |
|---|---|
| 送信周波数範囲 | 1 MHz〜7.2 GHz🔗 X410 送信周波数範囲の条件 8 GHzまでチューニング可能。公表仕様範囲は7.2 GHzまで。 |
| 最大瞬時受信帯域幅 / ch | 400 MHz BW🔗 X410 最大瞬時受信帯域幅 / chの条件 周波数・FPGA条件あり。 |
| 最大瞬時送信帯域幅 / ch | 400 MHz BW🔗 X410 最大瞬時送信帯域幅 / chの条件 周波数・FPGA条件あり。 |
| 受信チャネル数 | 4🔗 |
| 送信チャネル数 | 4🔗 |
| 受信チャネルごとのRF周波数設定RFの中心周波数を独立に設定できるか。デジタル周波数シフトとは別です。 | ○🔗 |
| 送信チャネルごとのRF周波数設定 | ○🔗 |
| 受信ゲイン設定範囲UHDのゲイン設定範囲。RF回路の実利得とは区別します。 | 0〜60 dB🔗 X410 受信ゲイン設定範囲の条件 UHDの全体ゲイン設定範囲。メーカー仕様のRF利得調整幅は500 MHz以下38 dB、500 MHz超60 dB。 |
| 受信ゲイン設定ステップUHDの設定ステップ。周波数別のRF仕様は条件を参照。 | 1.0 dB |
| 送信ゲイン設定範囲UHDのゲイン設定範囲。RF回路の実利得とは区別します。 | 0〜60 dB |
| 送信ゲイン設定ステップUHDの設定ステップ。周波数別のRF仕様は条件を参照。 | 1.0 dB |
| PC接続方式 | 1 / 10 / 100 GbE🔗 X410 PC接続方式の条件 RJ45 × 1、QSFP28 × 2。使用する端子・通信速度はFPGA構成による。 |
機器側の対応を比較。連続動作時間やPC・SSD性能は含みません。
| ストリーミング収録 | ○🔗 |
|---|---|
| ストリーミング再生 | ○🔗 |
| 本体メモリ収録/再生 | ○🔗 X410 本体メモリ収録/再生の条件 対応するReplay入りFPGA構成で利用。 |
| DRAM搭載量FPGA側のDRAM容量。OS用メモリは含みません。 | 8 GiB搭載 / Replay用4 GiB🔗 X410 DRAM搭載量の条件 X4_200 / UC_200は4 GiBを利用。CG_400はReplay非搭載。 |
| 本体メモリ収録時間 / 再生波形長容量から計算した理論値。収録または再生を単独で行う条件。 | 約1.07秒🔗@ 200 MHz BW × 4 ch理論値 |
○は対応する構成があることを示します。全帯域・全チャネル同時の保証ではありません。
| ストリーミング収録 + ストリーミング再生 | ○🔗 X410 ストリーミング収録 + ストリーミング再生の条件 機器側の全二重通信に対応。実際の転送帯域は接続構成による。 |
|---|---|
| ストリーミング収録 + 本体メモリ再生 | ○🔗 X410 ストリーミング収録 + 本体メモリ再生の条件 方式別のチャネル制約は詳細へ。 |
| 本体メモリ収録 + ストリーミング再生 | ○🔗 X410 本体メモリ収録 + ストリーミング再生の条件 方式別のチャネル制約は詳細へ。 |
| 本体メモリ収録 + 本体メモリ再生 | ○🔗 X410 本体メモリ収録 + 本体メモリ再生の条件 方式別のチャネル制約は詳細へ。 |
| 本体メモリ同士の同時チャネル数 | 合計4 ch🔗 X410 本体メモリ同士の同時チャネル数の条件 X4_200 / UC_200。 |
入力上限は損傷を避けるための制限。測定に適した入力レベルとは別です。
| RF入力上限レベル | +14 / +17 dBm(連続)🔗 X410 RF入力上限レベルの条件 3 GHz以下:+14 dBm、3 GHz超:+17 dBm。3 GHz超では+20 dBmは5分以内。 |
|---|---|
| 推奨RF入力上限レベルメーカーが入力上限と分けて公表している場合に掲載。 | — |
| RF入力インピーダンス | 50 Ω🔗 |
| RF入力コネクタ | SMA🔗 |
| 雑音指数(NF) | 8 dB @ 1 GHz🔗 X410 雑音指数(NF)の条件 500 MHz〜3.1 GHz。 |
| フルスケールに達する入力レベル | — |
| 入力IP3(IIP3) | +12 dBm🔗 X410 入力IP3(IIP3)の条件 入力0 dBm・フルスケール条件。 |
| 受信ゲイン整定時間 | 0.3 µs🔗 |
| 受信DCオフセット | — |
| 受信イメージ抑圧性能 | — |
出力やひずみの値は、周波数・ゲイン・補正条件と合わせて確認します。
| 最大RF出力レベル | <+23 dBm🔗 X410 最大RF出力レベルの条件 周波数依存。代表的な最大出力の範囲で、全周波数で23 dBmを出せるという意味ではありません。 |
|---|---|
| RF出力インピーダンス | 50 Ω🔗 |
| RF出力コネクタ | SMA🔗 |
| 送信位相雑音 | −101 dBc/Hz🔗 X410 送信位相雑音の条件 搬送波1 GHz・10 kHzオフセット・23 ℃・公称。 |
| 出力IP3(OIP3) | — |
| 送受信間アイソレーション | — |
| 送信ゲイン整定時間 | 1 µs🔗 |
| LO漏れ | — |
| 送信イメージ抑圧性能 | — |
| 非高調波スプリアス | — |
| 出力雑音密度 | −146 dBm/Hz🔗 X410 出力雑音密度の条件 10 MHz〜8 GHz・23 ℃。出力0 dBmとなるゲイン条件。 |
USRP本体の仕様です。PC・SSD・付属品の重量などは含めません。
| 外形寸法 | 267 × 222 × 44 mm🔗 X410 外形寸法の条件 筐体・メーカー記載順。コネクタ込み285 × 222 × 44 mm。 |
|---|---|
| 本体重量 | 2.7 kg🔗 |
| 電源方式 | ACアダプター(12 V DC)🔗 X410 電源方式の条件 指定ACアダプターを使用。 |
| 消費電力 / 電源定格 | 電源要件:190 W以上🔗 X410 消費電力 / 電源定格の条件 消費電力の実測値ではありません。定格電流7〜16 A、FPGAによる。 |
| 動作温度範囲 | 0〜55 ℃🔗 X410 動作温度範囲の条件 設置時の吸排気・冷却条件は仕様書を参照。 |
| 冷却方式 | ファン冷却🔗 |
| ラック搭載 | ○・1U(別売キット)🔗 X410 ラック搭載の条件 別売19インチ・1Uキットを使用。1台用:788149-01、2台用:788147-01。 |
