*1 : BWは帯域幅を表します。掲載値は収録・再生帯域の目安であり、振幅平坦度を保証する値ではありません。 帯域幅の数値について →
ノートPCとUSRPを使ったシステムの紹介動画です。
動画はB210の使用例です。2 chの位相同期の確認範囲は、このページのFAQをご参照ください。
ソフトウェア無線機が受信したIQデータをPCへ送り、内蔵SSDに保存し続けます。
SSDに空き容量がある限り、保存し続けます。
送信するIQデータをSSDから連続して読み出し、USRPへ転送します。ソフトウェア無線機からRF信号としてリアルタイムに出力します。
波形容量に上限のあるSGのArb機能では満たせない連続性を実現します
必要な通信・PC・SSDの持続性能を、構成ごとに確認します。
連続動作の帯域・時間は、PC・SSDを含む構成と保存容量によります。
用意したIQ波形をRF信号として送信しながら、受信した信号を収録できます。
| ストリーミング再生 | |
|---|---|
| ストリーミング収録 | ○ |
○：対応する組み合わせ。
帯域・チャネル数は、FPGA・PC・接続・SSD構成によります。最大帯域・全チャネルでの同時動作を保証するものではありません。
測定波形を送信し、伝搬後の信号を同時収録。チャネルサウンダーの送受信・IQデータ保存に利用できます。波形の用意・伝搬解析はお客様の環境で行います。
1 ch使用時は48 MHz BW、2 ch使用時は1チャネルあたり24 MHz BWで収録・再生できます。
受信側の2 ch、送信側の2 chは、それぞれ中心周波数を共有します。
入力信号とは異なる周波数にも、信号が観測されることがあります。目的の信号と取り違えないよう、奇数倍・奇数分の1の周波数に関係する応答にも注意が必要です。
USRP、PC、SSDと収録再生ソフトウェアを組み合わせ、必要な動作条件を確認してお届けします。
ノートPCの仕様・電源・保存容量をご紹介します。以下はお届けする構成の一例です。
以下は、制御PC・SSD・接続機器の構成例です。使用する帯域幅・チャネル数・収録再生時間に合わせて選定します。
必要なアンテナ2系統を組み合わせます。GPSDOを選ぶ場合はGPSアンテナも合わせて用意します。
Type-AはPC側の端子です。USRP側はType-Bです。
掲載内容は構成例です。納品する機器・ソフトウェアと構成は、お見積もりに明記します。
PC性能・SSD容量と、運用に必要なアクセサリを選べます。
収録済みデータを外付けSSDへ退避し、内蔵SSDの空き容量を確保します。
測定現場からの持ち帰りや、解析用PCへの受け渡しに利用できます。
型番：783454-01

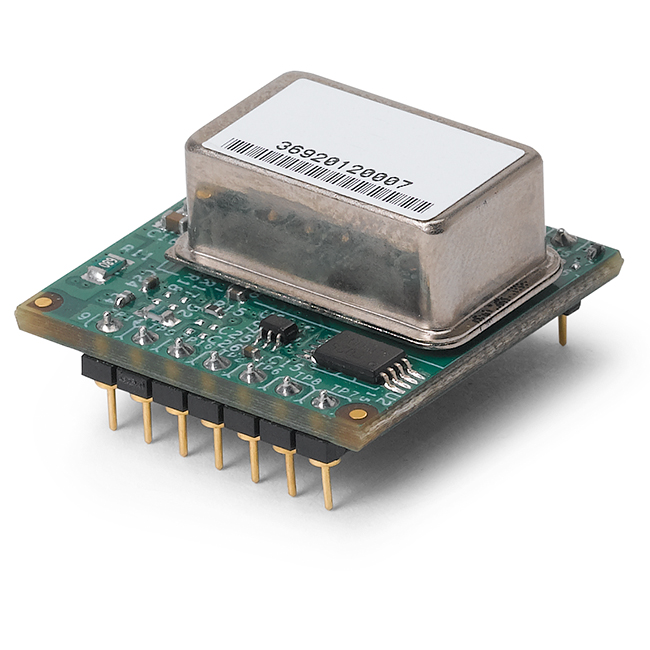

オプションGPSを基準にした10 MHz・PPSによる周波数・時刻同期。
TCXO型はUSBバスパワーに対応。外部10 MHz入力とは搭載状態を含めて選択します。本システムの2 ch運用ではACアダプターが必須です。
給電条件を見る →
GPSを基準にした周波数・時刻同期を追加。
搭載時はACアダプターが必須です。外部10 MHz入力とは搭載状態を含めて選択します。
給電条件を見る →
型番：783480-01

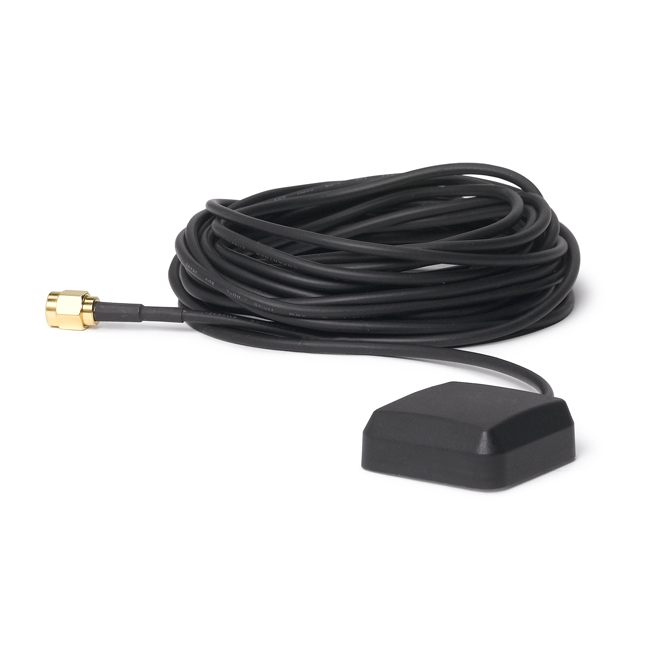

オプション基板実装型GPSDO（TCXO／OCXO）で衛星信号を受信するためのアンテナ。
GPSDOを追加した場合に使用。設置場所と受信条件を確認します。
| 確認日 | 収録／再生 | 方式 | UHD | 帯域幅／ch | チャネル数 | 確認時間 | 動作確認 |
|---|---|---|---|---|---|---|---|
| - | 収録 | ストリーミング | - | 48 MHz BW | 1 ch | 30分 | 30分間データ欠落なし |
| - | 再生 | ストリーミング | - | 48 MHz BW | 1 ch | 30分 | 30分間データ欠落なし |
| - | 収録 | ストリーミング | - | 24 MHz BW | 2 ch | 30分 | 30分間データ欠落なし |
| - | 再生 | ストリーミング | - | 24 MHz BW | 2 ch | 30分 | 30分間データ欠落なし |
収録・再生を個別に各30分確認しています。同時収録再生の確認実績ではありません。
掲載結果は、確認時の構成・設定と確認時間内での結果です。常にデータ欠落がないことを保証するものではありません。確認時間は動作上限ではありません。
保存に使える空き容量が1 TBなら、20 MS/s × 2 ch・int16 I/Qで収録時間は約104分（計算値）です。
使用周波数・帯域幅/ch・チャネル数と、収録・再生の時間をお知らせください。同期や同時動作、アクセサリ、PC・SSDも含めてご案内します。
影響する場合があります。搭載RFICの特性により、帯域外の強い信号が収録帯域内に現れることがあります。使用周波数と周辺信号に応じて、RF入力フィルタなどを含めて構成を検討します。
内部校正に伴い、再生データとは別の一時的な信号が出力される場合があります。評価対象へ入れたくない場合は、外部RFスイッチなどによる遮断を検討します。
1 ch使用時は48 MHz BW、2 ch使用時は1チャネルあたり24 MHz BWです。
両条件で、収録・再生を個別に各30分、データ欠落なく動作することを確認しています。同時収録再生の確認実績ではありません。
受信側の2 chは中心周波数を共有し、送信側の2 chも中心周波数を共有します。2系統を別々の周波数帯へ自由に同調する構成ではありません。
垂直・水平、右旋・左旋など、偏波の異なる2系統のアンテナ信号を収録し、比較する用途に利用できます。
GPSDO（OCXO）搭載時は、USRPへの外部電源としてACアダプターが必須です。GPSDO（TCXO）はUSBバスパワーで使用できます。
本システムでは、GPSDOの有無・種類にかかわらず、2 ch運用時はACアダプターを必須とします。
20 MS/s × 2 ch、標準のint16 I/Q形式（複素サンプルあたり4バイト）の場合、保存量は160 MB/sです。保存に使える空き容量が1 TBなら、計算上は約104分です。
10進表記の容量で計算した目安です。OS使用領域やファイル処理の余裕は含みません。20 MS/sはサンプルレートであり、RF帯域幅20 MHz BWと同義ではありません。
確認対象は、同じ条件で収録した際の初期位相差の再現性です。連続動作中の位相ドリフトは未評価で、受信側の結果を送信側へそのまま適用しません。
複数台構成は、1台構成の実績とは分けて検証します。GPSDOと外部10 MHz基準の利用方法は、搭載状態を含めて確認します。
ストリーミング同士で対応。送信しながら受信する構成に対応。受信・送信の帯域とチャネル数を合わせて、USB・PC・SSDの性能を確認します。
「2チャネル同時」と「収録しながら再生」は別の条件です。掲載実績は、送受信同時動作の最大性能を示すものではありません。
内蔵SSDに収録したデータの退避や、解析用PCへの受け渡しに使用します。退避後に内蔵SSDの空き容量を確保し、次の測定に備えます。
収録・再生する帯域幅が狭い場合は、外付けSSDを使った収録・再生も可能です。ご希望の帯域幅や使用条件をご相談ください。
採用するPC・SSD・ケーブルの接続条件と、必要な読み書きの持続性能を、構成選定時に確認します。
機器単体の仕様と、各方式の適用条件を掲載しています。各値の🔗から出典へ移動できます。— は未確認・対象外を表します。
| 受信周波数範囲 | 70 MHz〜6 GHz🔗 |
|---|---|
| 送信周波数範囲 | 70 MHz〜6 GHz🔗 |
| 最大瞬時受信帯域幅 / ch | 56 MHz BW🔗サンプルレート・アナログ帯域と48 MHz BW表記の違い B210 最大瞬時受信帯域幅 / chの条件 B210の2 ch動作は最大30.72 MS/s。56 MHz BWは1 ch時。 |
| 最大瞬時送信帯域幅 / ch | 56 MHz BW🔗サンプルレート・アナログ帯域と48 MHz BW表記の違い B210 最大瞬時送信帯域幅 / chの条件 B210の2 ch動作は最大30.72 MS/s。56 MHz BWは1 ch時。 |
| 受信チャネル数 | 2🔗 |
| 送信チャネル数 | 2🔗 |
| 受信チャネルごとのRF周波数設定RFの中心周波数を独立に設定できるか。デジタル周波数シフトとは別です。 | ×🔗 B210 受信チャネルごとのRF周波数設定の条件 RX同士・TX同士はそれぞれLOを共有。送信と受信の周波数は独立。 |
| 送信チャネルごとのRF周波数設定 | ×🔗 B210 送信チャネルごとのRF周波数設定の条件 RX同士・TX同士はそれぞれLOを共有。送信と受信の周波数は独立。 |
| 受信ゲイン設定範囲UHDのゲイン設定範囲。RF回路の実利得とは区別します。 | 0〜76 dB |
| 受信ゲイン設定ステップUHDの設定ステップ。周波数別のRF仕様は条件を参照。 | 1.0 dB |
| 送信ゲイン設定範囲UHDのゲイン設定範囲。RF回路の実利得とは区別します。 | 0〜89.8 dB |
| 送信ゲイン設定ステップUHDの設定ステップ。周波数別のRF仕様は条件を参照。 | 0.2 dB |
| PC接続方式 | USB 3.0🔗 B210 PC接続方式の条件 PC側：USB Type-A。USRP側：USB Type-B。 |
IQサンプルレートとRF帯域幅、ADC/DAC分解能と保存形式は別の仕様です。
| 最大IQサンプルレート / ch | 61.44 MS/s🔗サンプルレート・アナログ帯域と48 MHz BW表記の違い B210 最大IQサンプルレート / chの条件 B210の2 ch動作は最大30.72 MS/s。 |
|---|---|
| マスタークロックレートIQサンプルレートの基準となるクロック。単位はMHz。 | 5〜61.44 MHz🔗 B210 マスタークロックレートの条件 2 ch動作時のマスタークロックレート上限は30.72 MHz。 |
| ADC分解能 | 12 bit🔗 |
| DAC分解能 | 12 bit🔗 |
