*1 : BWは帯域幅を表します。掲載値は収録・再生帯域の目安であり、振幅平坦度を保証する値ではありません。 帯域幅の数値について →

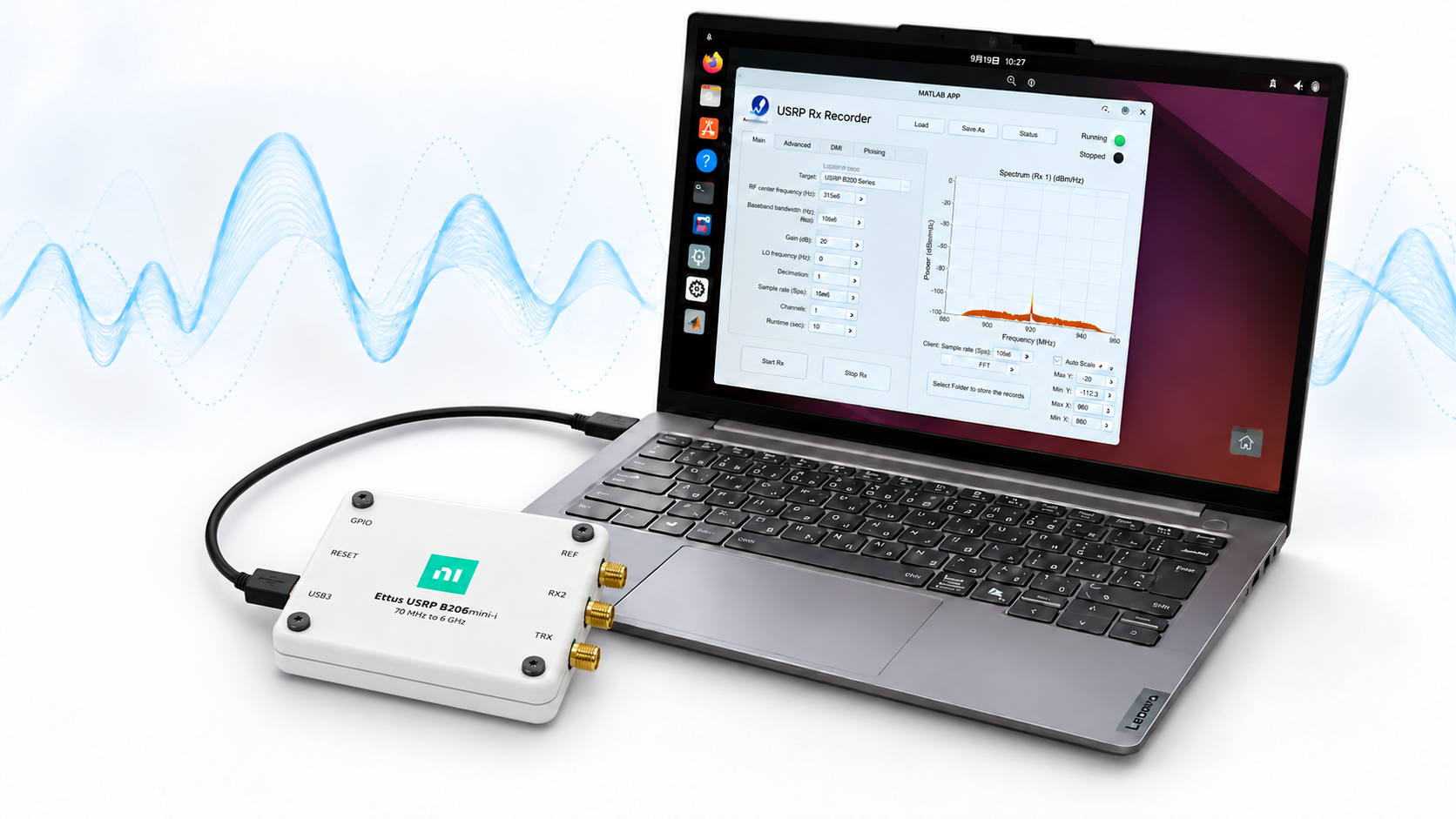

ノートPCとUSRPを使ったシステムの紹介動画です。
動画はB210の使用例です。B206mini-iは1 ch構成で、動画内のB210の2 ch位相同期とは異なります。
ソフトウェア無線機が受信したIQデータをPCへ送り、内蔵SSDに保存し続けます。
SSDに空き容量がある限り、保存し続けます。
送信するIQデータをSSDから連続して読み出し、USRPへ転送します。ソフトウェア無線機からRF信号としてリアルタイムに出力します。
波形容量に上限のあるSGのArb機能では満たせない連続性を実現します
48 MHz BWは1チャネルあたりです。必要な通信・PC・SSDの持続性能を、構成ごとに確認します。
連続動作の帯域・時間は、PC・SSDを含む構成と保存容量によります。
用意したIQ波形をRF信号として送信しながら、受信した信号を収録できます。
| ストリーミング再生 | |
|---|---|
| ストリーミング収録 | ○ |
○：対応する組み合わせ。
帯域・チャネル数は、FPGA・PC・接続・SSD構成によります。最大帯域・全チャネルでの同時動作を保証するものではありません。
測定波形を送信し、伝搬後の信号を同時収録。チャネルサウンダーの送受信・IQデータ保存に利用できます。波形の用意・伝搬解析はお客様の環境で行います。
入力信号とは異なる周波数にも、信号が観測されることがあります。目的の信号と取り違えないよう、奇数倍・奇数分の1の周波数に関係する応答にも注意が必要です。
USRP、PC、SSDと収録再生ソフトウェアを組み合わせ、必要な動作条件を確認してお届けします。
ノートPCの仕様・電源・保存容量をご紹介します。以下はお届けする構成の一例です。
以下は、制御PC・SSD・接続機器の構成例です。使用する帯域幅・チャネル数・収録再生時間に合わせて選定します。
USRPはPCから給電するため、機材と配線を少なくできます。
掲載内容は構成例です。納品する機器・ソフトウェアと構成は、お見積もりに明記します。
標準1 TB SSDで、収録時間は約69分。保存に1 TB全量を使える場合の計算値です。
長時間の収録と、収録後のデータ退避に合わせて選べます。
内蔵NVMe SSDを増設し、長時間のRF収録に必要な保存容量を確保します。
4 TB SSD増設で、48 MHz BW帯域・1 chを約4時間38分収録可能（容量からの計算値）。
4 TB全量使用時。
収録済みデータを外付けSSDへ退避し、内蔵SSDの空き容量を確保します。
測定現場からの持ち帰りや、解析用PCへの受け渡しに利用できます。
| 確認日 | 収録／再生 | 方式 | UHD | 帯域幅／ch | チャネル数 | 確認時間 | 動作確認 |
|---|---|---|---|---|---|---|---|
| - | 収録 | ストリーミング | 4.8 | 48 MHz BW | 1 ch | 30分 | 30分継続を確認 |
| - | 再生 | ストリーミング | 4.8 | 48 MHz BW | 1 ch | 30分 | 30分継続を確認 |
ノートPCにACアダプターを接続して、収録・再生をそれぞれ確認しています。同時収録再生の確認実績ではありません。
データ欠落の有無は、既存の確認記録から判断できないため未確認としています。
掲載結果は、確認時の構成・設定と確認時間内での結果です。常にデータ欠落がないことを保証するものではありません。確認時間は動作上限ではありません。
連続動作の確認条件を見る →使用周波数・帯域幅/ch・チャネル数と、収録・再生の時間をお知らせください。同期や同時動作、アクセサリ、PC・SSDも含めてご案内します。
あります。受信回路の特性により、入力信号とは異なる周波数にも応答が現れ、目的の信号と取り違える場合があります。収録帯域の外にある信号も含め、奇数倍・奇数分の1の周波数に関係する応答に注意が必要です。
B206mini-iでも、この受信応答に注意が必要です。当社ブログに掲載されている測定例はB200・B210・B200miniによるもので、B206mini-iの実測値や保証値を示すものではありません。測定値は未校正の参考値です。
使用周波数と周辺信号の周波数・レベルに応じて影響を確認し、RF入力フィルターなどを含めて構成を検討します。
内部校正に伴い、再生データとは別の一時的な信号が出力される場合があります。評価対象へ入れたくない場合は、外部RFスイッチなどによる遮断を検討します。
本システムは、最大48 MHz BWの帯域幅を1チャネルで収録・再生できます。
最大IQサンプルレート61.44 MS/sの80%は49.152 MHz BWとなるため、端数を落とした48 MHz BWを、収録・再生可能な帯域幅として採用しています。
詳細仕様表の56 MHz BWはUSRP内部のアナログ回路の最大帯域幅です。B206mini-iは本体メモリ方式には対応せず、PCのSSDとの間で転送するストリーミング方式を使用します。
2 chが必要な場合は、B210が候補です。2 ch時の帯域幅は24 MHz BW／chで、受信側・送信側それぞれの2 chは中心周波数を共有します。
48 MHz BW・1 ch、I/Q各16 bitでは、48 × 1.25 × 4 × 1 ＝ 240 MB/sです（サンプルレート60 MS/s）。
1 TB全量で約69分、増設4 TB全量で約4時間38分が容量上の目安です。実際はOSや既存データを除いた空き容量で変わります。増設4 TBの計算に標準1 TBは合算していません。
これらは容量からの計算値であり、連続動作の実測値やバッテリー持続時間ではありません。
30分は確認済みの時間であり、動作上限ではありません。長時間の運用は保存容量と構成に応じて確認します。
48 MHz BW・1 ch、ノートPCにACアダプターを接続して、連続収録・連続再生をそれぞれ30分確認しています。同時収録再生の確認実績ではありません。
この30分はバッテリー持続時間を示していません。
内蔵SSDに収録したデータの退避や、解析用PCへの受け渡しに使用します。退避後に内蔵SSDの空き容量を確保し、次の測定に備えます。
収録・再生する帯域幅が狭い場合は、外付けSSDを使った収録・再生も可能です。ご希望の帯域幅や使用条件をご相談ください。
採用するPC・SSD・ケーブルの接続条件と、必要な読み書きの持続性能を、構成選定時に確認します。
Thunderbolt 4対応のPC・SSD・ケーブルを組み合わせます。採用PCの対応と接続条件は構成選定時に確認します。
B206mini-iのRF入力上限は−15 dBmです。上限以下でも、ゲインや信号の条件によって飽和することがあるため、波形を確認して調整します。
強い信号はUSRP入力前でアッテネータにより減衰します。受信ゲインを下げる操作だけで、RF端子への過大入力を防ぐことはできません。
B206mini-iはB200miniの後継機種です。本システムではPC側・USRP側ともにUSB Type-Cコネクタを使用します。USRP側は、ネジで固定できる対応ケーブルを使用することで、ケーブルが抜けにくくなります。
B200/B210用の内蔵GPSDOは対象外です。外部10 MHzまたはPPSを入力できますが、端子は共用のため両方を同時に入力することはできません。
内蔵GPSDOが必要な場合は、1 chのB200、2 chのB210が候補です。GPSDOはオプションです。
大きさは85 × 55.7 × 18 mm、重さは108 gです。
「参照仕様書に記載なし」は、確認したメーカー仕様書にその項目の数値がないことを示します。当社で未測定という意味ではありません。当社のRF特性の実測値は、この表には掲載していません。
NFはメーカー仕様書に基板単体の値だけが掲載されているため、本システムで使用する筐体付きモデルの値としては載せていません。
受信IIP3の−20 dBmはメーカーの代表機での測定値です。仕様書の条件は周囲温度25 ℃±3 ℃、UHD 4.9以降で、保証値ではありません。
当社で確認済みの連続収録・再生の条件は、「当社で確認した動作」と連続動作のFAQに記載しています。
機器単体の仕様と、各方式の適用条件を掲載しています。各値の🔗から出典へ移動できます。— は未確認・対象外を表します。「参照仕様書に記載なし」は、確認したメーカー仕様書にその項目の数値がないことを表します。
| 受信周波数範囲 | 70 MHz〜6 GHz🔗 |
|---|---|
| 送信周波数範囲 | 70 MHz〜6 GHz🔗 |
| 最大瞬時受信帯域幅 / ch | 56 MHz BW（アナログ帯域幅）🔗サンプルレート・アナログ帯域と48 MHz BW表記の違い |
| 最大瞬時送信帯域幅 / ch | 56 MHz BW（アナログ帯域幅）🔗サンプルレート・アナログ帯域と48 MHz BW表記の違い |
| 受信チャネル数 | 1🔗 |
| 送信チャネル数 | 1🔗 |
| 受信チャネルごとのRF周波数設定RFの中心周波数を独立に設定できるか。デジタル周波数シフトとは別です。 | — |
| 送信チャネルごとのRF周波数設定 | — |
| 受信ゲイン設定範囲UHDのゲイン設定範囲。RF回路の実利得とは区別します。 | 0〜76 dB🔗 |
| 受信ゲイン設定ステップUHDの設定ステップ。周波数別のRF仕様は条件を参照。 | 1.0 dB |
| 送信ゲイン設定範囲UHDのゲイン設定範囲。RF回路の実利得とは区別します。 | 0〜89.8 dB🔗 |
| 送信ゲイン設定ステップUHDの設定ステップ。周波数別のRF仕様は条件を参照。 | 0.2 dB |
| PC接続方式 | USB 3.0🔗 B206mini-i PC接続方式の条件 B206mini-iはUSB Type-C。 |
周波数・時刻の同期と、初期位相差の再現性を区別します。詳しい条件は別ページへ。 初期位相差の再現性は位相差がゼロという意味ではありません。連続動作中の位相ドリフトは未評価です。
| 外部10 MHz基準入力 | ○🔗 B206mini-i 外部10 MHz基準入力の条件 10 MHzとPPSは共用入力端子。両方を同時入力できるという意味ではありません。 |
|---|---|
| 外部PPS入力 | ○🔗 B206mini-i 外部PPS入力の条件 10 MHzとPPSは共用入力端子。両方を同時入力できるという意味ではありません。 |
| GPSDO | 搭載不可🔗 |
| 外部LO入力 | ×🔗 B206mini-i 外部LO入力の条件 外部LO用端子なし。 |
| LO出力・共有 | ×🔗 B206mini-i LO出力・共有の条件 外部LO用端子なし。 |
| 複数台の周波数・時刻同期 | — |
| 受信チャネル間の初期位相差の再現性 | — |
| 送信チャネル間の初期位相差の再現性 | — |
IQサンプルレートとRF帯域幅、ADC/DAC分解能と保存形式は別の仕様です。
| 最大IQサンプルレート / ch | 61.44 MS/s🔗サンプルレート・アナログ帯域と48 MHz BW表記の違い |
|---|---|
| マスタークロックレートIQサンプルレートの基準となるクロック。単位はMHz。 | 5〜61.44 MHz🔗 |
| ADC分解能 | 12 bit🔗 |
| DAC分解能 | 12 bit🔗 |
