200 MHz BW・2 chまでの収録・再生は、ストリーミングで。
収録受信しながら連続保存
ソフトウェア無線機が受信したIQデータをPCへ送り、内蔵SSDに保存し続けます。
SSDに空き容量がある限り、保存し続けます。
再生SSDから連続RF再生
送信するIQデータをSSDから連続して読み出し、USRPへ転送します。ソフトウェア無線機からRF信号としてリアルタイムに出力します。
波形容量に上限のあるSGのArb機能では満たせない連続性を実現します
20 GHzまで・広帯域・LO共有
USRP X420搭載RF収録再生システム
- 10 MHz〜20 GHzのRF信号を収録・再生
- ストリーミング方式で、200 MHz BW × 2 chの信号を収録・再生
- 本体メモリ方式で、1チャネルあたり最大1 GHz BWの信号を収録・再生
- 収録（Rx）と再生（Tx）の同時動作に対応
- LO共有による2 chの位相同期と、複数台の同期構成に対応
- RF周波数範囲
- 10 MHz〜
20 GHz - 収録・再生
帯域幅／ch *1 - 最大1 GHz BW周波数・FPGA構成による帯域幅の条件を見る ↓
- チャネル数
- RX 2 ch /
TX 2 ch 複数台構成も可能
*1 : BWは帯域幅を表します。掲載値は収録・再生帯域の目安であり、振幅平坦度を保証する値ではありません。 帯域幅の数値について →
2つの収録再生方式
広帯域の信号を、2つの方式で収録・再生。
最大1 GHz BWの収録・再生は、本体メモリ方式で。
収録本体に収録し、後から回収
PCへの転送が追いつかない帯域幅のデータも、本体メモリに収まる短い区間を取得できます。スペアナのロングメモリ機能のように使用可能です。収録したデータをPCへ保存し、次の収録を行えます。
1 GHz BW/ch × 2 chの場合、約0.86秒分を収録できます。
再生読み込んだ波形を繰り返しRF再生
SGのArb機能のように連続再生が可能です。波形を本体メモリへ事前転送。再生時は、本体メモリに保存した波形を繰り返し、連続送信できます。1 GHz BW/ch × 2 chの場合、保存波形長は約0.86秒です。
ノートPCでも利用可能
本体メモリの間欠収録には、収録区間の間に空白があります。対応方式・帯域・時間・同時動作は、機種・FPGA・PC構成によります。
送信しながら、同時に収録。
用意したIQ波形をRF信号として送信しながら、受信した信号を収録できます。
| ストリーミング再生 | 本体メモリ再生 | |
|---|---|---|
| ストリーミング収録 | ○ | ○ |
| 本体メモリ収録 | ○ | ○ |
○：対応する組み合わせ。
帯域・チャネル数は、FPGA・PC・接続・SSD構成によります。最大帯域・全チャネルでの同時動作を保証するものではありません。
チャネルサウンダーの送受信系に。
測定波形を送信し、伝搬後の信号を同時収録。チャネルサウンダーの送受信・IQデータ保存に利用できます。波形の用意・伝搬解析はお客様の環境で行います。
お届けするシステム構成
X420と制御PCを、設定済みのシステムでお届け。
USRP、PC、SSDと収録再生ソフトウェアを組み合わせ、必要な動作条件を確認してお届けします。
やりたい収録・再生からPCを選ぶ
本体メモリ方式ならノートPC、ストリーミングなら小型ワークステーションを基本に選びます。以下のPC仕様・周辺機器は、ストリーミング向けの構成例です。
以下は、制御PC・SSD・接続機器の構成例です。使用する帯域幅・チャネル数・収録再生時間に合わせて選定します。
- USRP
- X420（2RX / 2TX）
- PC構成

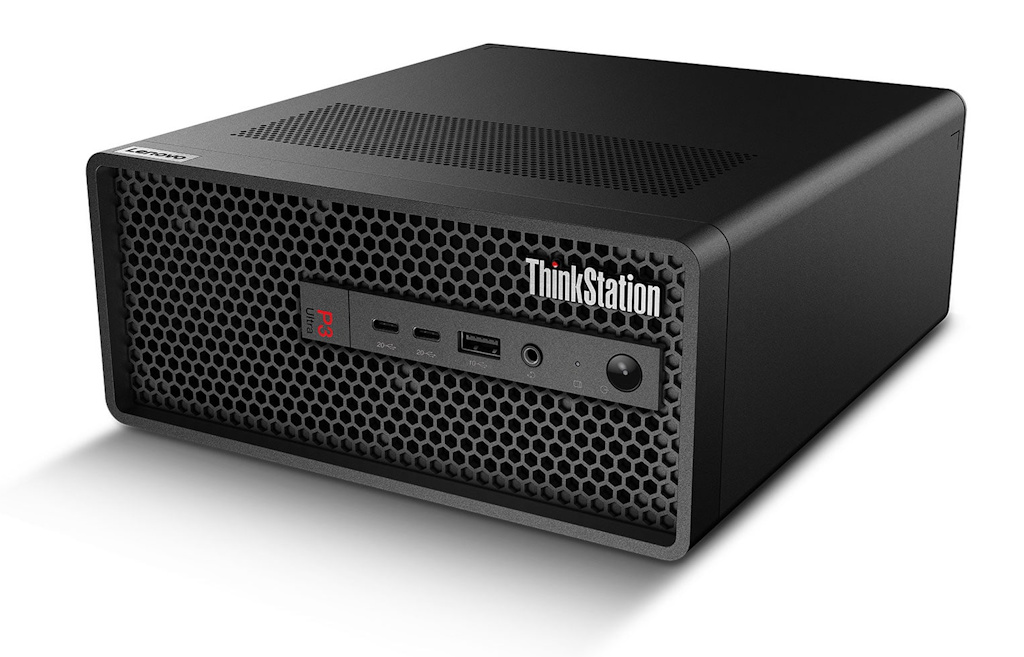

- 小型ワークステーション（以下は構成例）
- CPU
- Intel Core Ultraシリーズ
- メモリ
- 16 GB〜
- システム用SSD
- NVMe SSD 256 GB
- 保存用SSD
- NVMe SSD 4 TB × 2
- PCとの接続
- 1 GbE（RJ45） × 1
10 GbE／100 GbE（QSFP28） × 1
100 GbE（QSFP28） × 1端子数はUSRP側。使用する端子・通信速度は構成によって異なります。
接続条件を見る → - USRPの電源
- ACアダプター。
- ソフトウェア・設定
- 収録再生ソフトウェア、データビューア、Ubuntu Linux、ドライバーを設定してお届けします。
- 操作資料
- 日本語の技術・操作マニュアル（電子版）
- PC側の通信構成
- 10 GbE（SFP+） × 2でPCに接続。QSFP × 1－SFP+ × 4のブレイクアウトケーブルを使用します（X4_200構成）。
- 保存方式
- RAID0（2台のSSDに分散して読み書き）
- 周辺機器
- ディスプレイ・キーボード・マウス
掲載内容は構成例です。納品する機器・ソフトウェアと構成は、お見積もりに明記します。
位相関係を使う測定に
LO共有で、MIMO、ビームフォーミング、チャネルサウンダーなど、チャネル間位相が重要な評価に対応
各チャネルで共通のLOを使用することで、チャネル間の位相同期を実現します。
X420 1台の受信2 chでLOを共有する場合、ch0は内蔵LOで動作し、そのRX LO OUTをch1のRX LO INへ外部ケーブルで接続します。ch0のLO出力を有効にし、ch1は外部LO入力に設定します。X420を複数台で使用する場合は、OctoClock分配器を外部に用意して各X420の10 MHz REF・PPSを同期し、SC2510 LO分配器を外部に用意して1台のX420 LO出力を分配することで各チャネルのLOを共通化しLO同期します。このアーキテクチャにより、複数台のX420の動作クロック、タイミング、LOを同期することが可能です。
1台・受信2 ch：外部分配器なしで共有
ch0の内蔵LOを自chで使い、LO OUTからch1へ供給します。これでch0とch1がLO共有され位相同期されます。
端子間の外部ケーブル接続とLO設定が必要です。1台でも外部分配を使う推奨構成について →
複数台のLO共有にはSC2510を推奨
共通のLOを各X420へ分配し、多チャネル構成へ拡張します。EttusがX420向けに紹介するSC2510を、当社でも調整の負担と安全性を考慮して推奨しています。
X420 × 2台 ＋ SC2510 × 1台 ＋ OctoClock × 1台、合計4RXの構成例です。LOの出力元を含む4 chすべてに分配後のLOを入力します。
両図とも受信LOの接続例です。送信LOは別系統で配線・設定します。LOを使うRF中心周波数500 MHz超が対象で、複数台の図は10 MHz REF・PPSの分配も示しています。PC・データ接続の配線は省略しています。
UHDのLO共有接続例とEttusのSC2510紹介に基づく構成例です。当社システムの確認済み性能を示すものではありません。
用途に合わせて構成を選ぶ
選べるオプション。
PC性能・SSD容量と、運用に必要なアクセサリを選べます。
データ退避用の高速外付けSSD
収録済みデータを外付けSSDへ退避し、内蔵SSDの空き容量を確保します。
測定現場からの持ち帰りや、解析用PCへの受け渡しに利用できます。
複数台のLO共有に — SC2510 ↗
型番：790665-01
オプション1つのLO信号を8系統に分配。X420を複数台使う構成で推奨する、増幅器内蔵のLO分配器です。
500 MHz〜8 GHz対応。1台・2 chの直接共有には不要です。必要な出力数とLO入力レベルに合わせて選定します。
複数台のLO接続図を見る →
OctoClock CDA-2990 ↗
型番：784305-01
オプション外部から入力した10 MHz・PPSを最大8系統へ分配。
外部の10 MHz・PPS信号源が必要です。LO共有とは別の機能です。
3 VアクティブGPSアンテナ ↗
オプションGPSDOで衛星信号を受信するためのアンテナ。
本体内蔵GPSDOを使用するときに追加。GPSDOモジュールの増設ではありません。
当社で確認した動作
動作確認結果は、確認条件と記録を整理したうえで掲載します。
小型ワークステーション構成では、10 GbE構成のFPGAイメージで接続確認済みです。100 GbE接続は未確認です。
接続の確認と、SSDへ連続収録できる帯域・チャネル数の確認は別です。
掲載結果は、確認時の構成・設定と確認時間内での結果です。常にデータ欠落がないことを保証するものではありません。確認時間は動作上限ではありません。
ご相談・お見積もり
X420の構成を相談する。
使用周波数・帯域幅/ch・チャネル数と、収録・再生の時間をお知らせください。同期や同時動作、アクセサリ、PC・SSDも含めてご案内します。
選定の前に
この機種のよくあるご質問。
希望する帯域・チャネル数で、何秒収録できますか？
1 GHz BW × 2 chでは、約0.86秒です。収録時間は、1回の収録区間の長さです。再生波形長は本体メモリに保存できる波形の長さです。
8,589,934,592 byte ÷（1250 MS/s × 10⁶ × 4 byte × 2 ch）＝ 約0.86秒
使用可能容量：8 GiB。X4_1000 / CG_1000・各Replay 4 GiB・中心周波数2.2 GHz以上。I/Q各16 bit（sc16）。収録または再生を単独で行う場合の容量上限の理論値で、当社ソフトウェアで確認済みの収録時間や連続転送実績を表すものではありません。
200 MHz BW・250 MS/s・2 chでは、同じ8 GiBから約4.29秒と計算できます。比較表には最大帯域の条件を表示しています。
ストリーミングの帯域・チャネル数・連続時間は、PC・NIC・接続・SSDと設定をそろえて確認します。X420の最大RF帯域を、そのままSSDへ連続保存できるとは扱いません。
回収後に次の収録を行う場合、取得間隔には収録・データ回収・次の収録の準備時間が含まれます。実際の最短間隔は構成ごとに確認します。
すべての周波数で1 GHz BW帯域になりますか？
周波数とFPGAによって異なります。2.2〜20 GHzではxx_1000 FPGAイメージで最大1 GHz BWです。
10 MHz〜2.2 GHzでは基本は最大200 MHz BWです。中心周波数1.5 GHzでは最大1 GHz BWに対応する例外があります。2026年5月1日版のメーカー仕様書・表14に基づく条件で、対応するFPGA・ソフトウェア版を含めて選定します。
メーカー仕様書の帯域値と、PC・SSDを含めた連続動作性能は分けて確認します。
両方向とも本体メモリ方式で2 chずつ使えますか？
X4_200構成では、本体メモリ方式同士の同時動作は受信1 ch＋送信1 chまでです。ハードウェアの2RX / 2TXとは別の制約です。
当社の同時収録再生の構成設計・機器定義（2026年9月確認）に基づく条件です。
LO共有には、どのような接続・設定が必要ですか？
1台の2 chでは、ch0のRX LO OUTとch1のRX LO INを外部ケーブルで直接接続できます。ch0は内蔵LOを使いながらLO出力を有効にし、ch1は外部LO入力に設定します。外部分配器は不要です。
複数台ではSC2510で分配します。出力元のLO出力を有効にし、出力元を含む全対象チャネルを外部LO入力に設定します。図の2台・受信4 ch構成では4出力を使い、未使用の出力5〜8は50 Ω終端します。SC2510の電源を入れてから信号を入力します。
共通LOを使うチャネルは同じRF中心周波数に合わせます。分配器から各入力へのケーブルは同じ種類・長さを基本に選定します。受信と送信のLOは別系統で配線・設定し、複数台ではクロック・時刻同期も合わせて構成します。
1台でも外部分配器を使う方がよい場合はありますか？
はい。UHDは2 chでも、外部分配器を通して出力元を含む両chへLOを戻す構成を推奨しています。両chの外部経路の遅延をそろえ、経路の非対称性による位相差を抑えるためです。
1台の2 chは直接接続でも共有できますが、求める位相条件に合わせて外部分配を選定します。外部分配する場合は両chを外部LO入力に設定します。位相差がゼロになることを保証するものではありません。
SC2510以外でもLO分配はできますか？
分配器とアンプを組み合わせても構成できますが、周波数特性や各入力へのLOレベルを個別に設計・調整する必要があります。当社では調整の負担と安全性を考慮し、複数台構成にはSC2510を推奨しています。
8 GHzまでの分配器で、20 GHzのRF信号を扱えるのはなぜですか？
分配するLOとRFの周波数が異なり、X420は必要に応じてLOを内部で逓倍するためです。SC2510の対応範囲は500 MHz〜8 GHzで、X420が使用する外部LOは最大6 GHzです。
RF中心周波数10 MHz〜500 MHz：直接サンプリングのためLOを使用しません。
500 MHz超〜6 GHz：LO周波数はRF中心周波数と同じです。
6 GHz超〜9 GHz：LO周波数はRF中心周波数の1/2です。
9 GHz超〜20 GHz：LO周波数はRF中心周波数の1/4です。たとえばRF中心周波数20 GHzではLOは5 GHzになります。
SC2510を接続すれば、LO入力レベルはそろいますか？
使用周波数と配線を含めて確認・調整が必要です。X420のLO入力端では0 dBmが最良性能の目安です。これは推奨動作レベルであり、許容範囲や破損限界を示す値ではありません。
SC2510の利得は周波数で変わるため、常に0 dBとは扱いません。分配器の利得とケーブル損失を含めて入力レベルを確認します。SC2510の公開仕様書は2026年9月2日版でDraft表記があるため、選定時には最新版を確認します。
LO共有による位相同期では、何を確認しますか？
同じ条件での初期位相差について、再起動・電源再投入後の再現性を確認します。
LO配線に加え、FPGAイメージ・マスタークロックレート（MCR）・変換レートの組み合わせにも位相同期の対応条件があります。周波数・クロック設定・LO分配条件をそろえて確認します。
連続動作中の位相ドリフトは未評価で、受信側と送信側の確認結果を分けてご案内します。
接続端子の通信速度や使用数に条件はありますか？
X4_200構成では、X420のQSFP端子に、QSFP × 1からSFP+ × 4へ分岐するブレイクアウトケーブルを接続します。分岐したSFP+のうち2本をPCのSFP+端子へ接続し、X420とPCの間を2本の10 GbEで接続します。
メーカー提供のFPGA構成では、10 GbE接続はQSFP28ポート0を最大4系統に分岐して使用します。X4_200・X4_400・X4_1000ではポート1は使用しません。100 GbE接続はCG_400・CG_1000で両ポートを使用できます。RJ45端子は1 GbEです。
端子数は物理端子の数で、分岐後の10 GbE接続の系統数とは異なります。使用帯域と収録再生方式に合わせてFPGA構成・NIC・ケーブルを選定します。
比較表の初期位相差の再現性「○」は、何に基づきますか？
メーカー仕様書に、受信・送信それぞれの電源再投入時の測定結果があることに基づきます。外部10 MHz、PPS、LO分配、サンプルクロック、ウォームアップ等の条件付きです。
メーカー公表値を当社の実測値として掲載していません。当社では連続動作中の位相ドリフトは未確認です。利用周波数・チャネル数・配線条件をそろえて確認します。
本体メモリ方式には、どのFPGA構成が必要ですか？
X4_200 / X4_1000 / CG_1000などの対応FPGA構成を使用します。2つのReplayブロックにDRAM 4 GiBずつが割り当てられ、利用帯域・サンプルレートはFPGA構成によります。
当社の機器定義・Replay構成確認資料（2026年9月確認）とも照合しています。FPGAやUHDの版によって対応が変わるため、納入時の構成は個別に確認します。
外付けSSDは何に使いますか？
内蔵SSDに収録したデータの退避や、解析用PCへの受け渡しに使用します。退避後に内蔵SSDの空き容量を確保し、次の測定に備えます。
収録・再生する帯域幅が狭い場合は、外付けSSDを使った収録・再生も可能です。ご希望の帯域幅や使用条件をご相談ください。
採用するPC・SSD・ケーブルの接続条件と、必要な読み書きの持続性能を、構成選定時に確認します。
仕様と対応条件
基本仕様を詳しく確認する。
機器単体の仕様と、各方式の適用条件を掲載しています。各値の🔗から出典へ移動できます。— は未確認・対象外を表します。
| 受信周波数範囲 | 10 MHz〜20 GHz🔗 |
|---|---|
| 送信周波数範囲 | 10 MHz〜20 GHz🔗 |
| 最大瞬時受信帯域幅 / ch | 1 GHz BW🔗 X420 最大瞬時受信帯域幅 / chの条件 2.2〜20 GHz・xx_1000構成。2.2 GHz未満は原則200 MHz BW（中心1.5 GHzは1 GHz BW対応）。 |
| 最大瞬時送信帯域幅 / ch | 1 GHz BW🔗 X420 最大瞬時送信帯域幅 / chの条件 2.2〜20 GHz・xx_1000構成。2.2 GHz未満は原則200 MHz BW（中心1.5 GHzは1 GHz BW対応）。 |
| 受信チャネル数 | 2🔗 |
| 送信チャネル数 | 2🔗 |
| 受信チャネルごとのRF周波数設定RFの中心周波数を独立に設定できるか。デジタル周波数シフトとは別です。 | ○🔗 |
| 送信チャネルごとのRF周波数設定 | ○🔗 |
| 受信ゲイン設定範囲UHDのゲイン設定範囲。RF回路の実利得とは区別します。 | 0〜48 dB🔗 X420 受信ゲイン設定範囲の条件 UHDの全体ゲイン設定範囲。メーカー仕様の周波数別RF利得とは異なります。 |
| 受信ゲイン設定ステップUHDの設定ステップ。周波数別のRF仕様は条件を参照。 | 1.0 dB |
| 送信ゲイン設定範囲UHDのゲイン設定範囲。RF回路の実利得とは区別します。 | 0〜68 dB🔗 X420 送信ゲイン設定範囲の条件 UHDの全体ゲイン設定範囲。メーカー仕様の周波数別RF利得とは異なります。 |
| 送信ゲイン設定ステップUHDの設定ステップ。周波数別のRF仕様は条件を参照。 | 1.0 dB🔗 X420 送信ゲイン設定ステップの条件 UHDの全体ゲイン設定は1 dBステップ。メーカーRF仕様では6 GHz未満2 dB、6 GHz以上1 dB。 |
| PC接続方式 | 1 / 10 / 100 GbE🔗 X420 PC接続方式の条件 RJ45 × 1、QSFP28 × 2。使用する端子・通信速度はFPGA構成による。 |
収録・再生方式
機器側の対応を比較。連続動作時間やPC・SSD性能は含みません。
| ストリーミング収録 | ○🔗 |
|---|---|
| ストリーミング再生 | ○🔗 |
| 本体メモリ収録/再生 | ○🔗 X420 本体メモリ収録/再生の条件 対応するReplay入りFPGA構成で利用。 |
| DRAM搭載量FPGA側のDRAM容量。OS用メモリは含みません。 | 8 GiB（4 GiB × 2）🔗 X420 DRAM搭載量の条件 2つのReplayブロックに分かれる。1 chに全8 GiBを割り当てる前提では計算しない。 |
| 本体メモリ収録時間 / 再生波形長容量から計算した理論値。収録または再生を単独で行う条件。 | 約0.86秒🔗@ 1 GHz BW × 2 ch理論値 |
同時収録再生
○は対応する構成があることを示します。全帯域・全チャネル同時の保証ではありません。
| ストリーミング収録 ＋ ストリーミング再生 | ○🔗 X420 ストリーミング収録 ＋ ストリーミング再生の条件 機器側の全二重通信に対応。実際の転送帯域は接続構成による。 |
|---|---|
| ストリーミング収録 ＋ 本体メモリ再生 | ○🔗 X420 ストリーミング収録 ＋ 本体メモリ再生の条件 方式別のチャネル制約は詳細へ。 |
| 本体メモリ収録 ＋ ストリーミング再生 | ○🔗 X420 本体メモリ収録 ＋ ストリーミング再生の条件 方式別のチャネル制約は詳細へ。 |
| 本体メモリ収録 ＋ 本体メモリ再生 | ○🔗 X420 本体メモリ収録 ＋ 本体メモリ再生の条件 方式別のチャネル制約は詳細へ。 |
| 本体メモリ同士の同時チャネル数 | 収録1＋再生1🔗 X420 本体メモリ同士の同時チャネル数の条件 当社で確認したX4_200構成。 |
同期
周波数・時刻の同期と、初期位相差の再現性を区別します。詳しい条件は別ページへ。 初期位相差の再現性は位相差がゼロという意味ではありません。連続動作中の位相ドリフトは未評価です。
| 外部10 MHz基準入力 | ○🔗 |
|---|---|
| 外部PPS入力 | ○🔗 |
| GPSDO | 内蔵🔗 |
| 外部LO入力 | ○🔗 X420 外部LO入力の条件 各チャネルのRX/TX用LO入出力。 |
| LO出力・共有 | ○🔗 X420 LO出力・共有の条件 各チャネルのRX/TX用LO入出力。 |
| 複数台の周波数・時刻同期 | ○🔗同期の詳細 |
| 受信チャネル間の初期位相差の再現性 | ○🔗 X420 受信チャネル間の初期位相差の再現性の条件 同期の詳細メーカーの電源再投入時の測定結果。条件と当社の確認範囲は同期の詳細ページへ。 |
| 送信チャネル間の初期位相差の再現性 | ○🔗 X420 送信チャネル間の初期位相差の再現性の条件 同期の詳細メーカーの電源再投入時の測定結果。条件と当社の確認範囲は同期の詳細ページへ。 |
RF受信性能
入力上限は損傷を避けるための制限。測定に適した入力レベルとは別です。
| RF入力上限レベル | 0 dBm（公称）🔗 X420 RF入力上限レベルの条件 損傷限界。手動RXゲインプロファイルでは、より低い入力でも損傷する場合があります（p.19）。LO入力の＋10 dBmとは別。 |
|---|---|
| 推奨RF入力上限レベルメーカーが入力上限と分けて公表している場合に掲載。 | — |
| RF入力インピーダンス | 50 Ω🔗 |
| RF入力コネクタ | SMA🔗 |
| 雑音指数（NF） | 9.9 dB @ 1 GHz🔗 X420 雑音指数（NF）の条件 代表周波数の測定値。高周波側の値は出典参照。 |
| フルスケールに達する入力レベル | ＜−0.6 dBm🔗 X420 フルスケールに達する入力レベルの条件 500 MHz〜20 GHz・ゲイン32 dB。500 MHz未満は−6 dBFS基準で＜−8.4 dBm。入力上限とは別。 |
| 入力IP3（IIP3） | 5.7 dBm @ 1 GHz🔗 X420 入力IP3（IIP3）の条件 入力−30 dBm・最大ゲイン。 |
| 受信ゲイン整定時間 | ＜3.5 / 18 / 11 µs🔗 X420 受信ゲイン整定時間の条件 順に10 MHz〜2.9 GHz / 2.9〜9 GHz / 9〜20 GHz。 |
| 受信DCオフセット | ＜−54 / −42 / −61 dBFS🔗 X420 受信DCオフセットの条件 順に0.5〜6 / 6〜9 / 9〜20 GHz。500 MHz未満はN/A。ゲイン30 dB・10 MHzトーンオフセット・UHD補正適用（p.21）。 |
| 受信イメージ抑圧性能 | ＜−45 dBc🔗 X420 受信イメージ抑圧性能の条件 残留イメージ。0.5〜20 GHz。500 MHz未満はN/A。ゲイン30 dB・10 MHzトーンオフセット・UHD補正適用（p.21）。 |
RF送信性能
出力やひずみの値は、周波数・ゲイン・補正条件と合わせて確認します。
| 最大RF出力レベル | ≥＋20 dBm @ 100〜500 MHz🔗 X420 最大RF出力レベルの条件 Typical。最大ゲイン・0 dBFS CW。周波数別の値。圧縮を含み得るため線形出力の保証ではありません。 |
|---|---|
| RF出力インピーダンス | 50 Ω🔗 |
| RF出力コネクタ | SMA🔗 |
| 送信位相雑音 | −111 dBc/Hz🔗 X420 送信位相雑音の条件 搬送波1 GHz・10 kHzオフセット・ゲイン46 dB。 |
| 出力IP3（OIP3） | 14.9 dBm @ 10 MHz〜6 GHz🔗 X420 出力IP3（OIP3）の条件 ゲイン45 dB。 |
| 送受信間アイソレーション | 103 dBc @ 6 GHz🔗 X420 送受信間アイソレーションの条件 メーカー測定値。TX出力0 dBm・RX入力0 dBm。 |
| 送信ゲイン整定時間 | 2 / 10 µs🔗 X420 送信ゲイン整定時間の条件 6 GHz未満 / 6 GHz以上。9 GHz超では整定中のオーバーシュート条件あり。 |
| LO漏れ | ＜−33 / −40 dBc🔗 X420 LO漏れの条件 0.5〜6 GHz / 6〜20 GHz。ゲイン45 dB・10 MHzトーンオフセット・UHD補正適用。500 MHz未満N/A。 |
| 送信イメージ抑圧性能 | ＜−45 / −40 / −45 dBc🔗 X420 送信イメージ抑圧性能の条件 0.5〜6 / 6〜9 / 9〜20 GHz。ゲイン45 dB・10 MHzトーンオフセット・UHD補正適用。500 MHz未満N/A。 |
| 非高調波スプリアス | ＜−60 dBc🔗 X420 非高調波スプリアスの条件 ゲイン45 dB。LO漏れ・残留イメージ・ベースバンド高調波を除外。 |
| 出力雑音密度 | ≤−145.2 dBm/Hz🔗 X420 出力雑音密度の条件 500 MHz〜3.6 GHz・ゲイン45 dB。 |
設置・運用条件
USRP本体の仕様です。PC・SSD・付属品の重量などは含めません。
| 外形寸法 | 267 × 222 × 44 mm🔗 X420 外形寸法の条件 筐体の寸法・メーカー記載順。コネクタ込みは285 × 222 × 44 mm。 |
|---|---|
| 本体重量 | 2.8 kg🔗 |
| 電源方式 | ACアダプター(12 V DC)🔗 X420 電源方式の条件 指定ACアダプターを使用。 |
| 消費電力 / 電源定格 | 電源要件：190 W以上🔗 X420 消費電力 / 電源定格の条件 消費電力の実測値ではありません。電流定格は最大16 A。 |
| 動作温度範囲 | 0〜50 ℃🔗 X420 動作温度範囲の条件 標準の排気ファン構成。吸気構成は0〜45 ℃。 |
| 冷却方式 | ファン冷却🔗 |
| ラック搭載 | ○・1Uハーフ幅🔗 |
