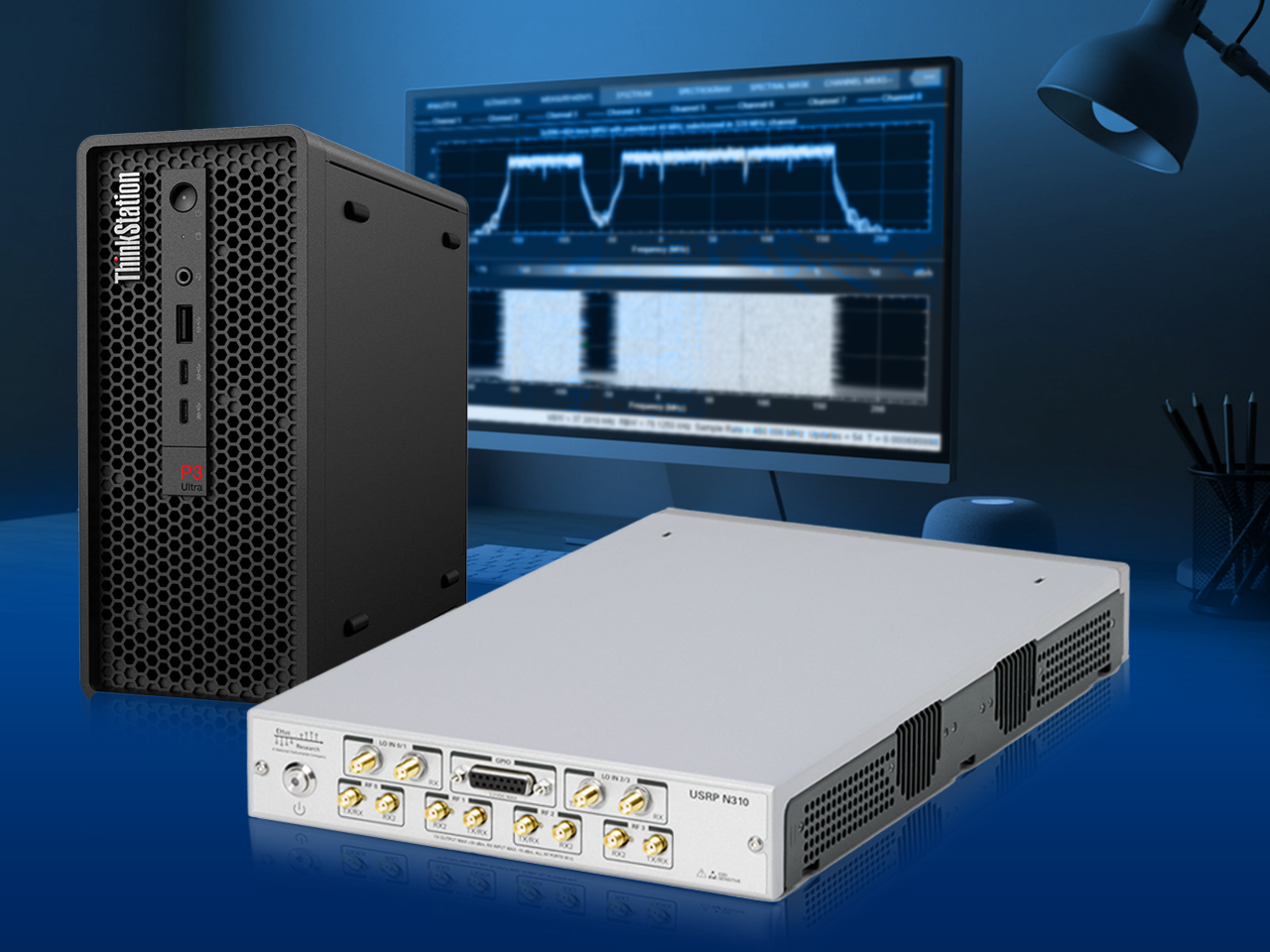

高速転送と大容量保存に対応する、
小型ワークステーション。

必要な帯域・収録時間・取得間隔と、携帯性から選びます。B2x0のストリーミングはノートPC、それ以外のストリーミングは小型ワークステーションを基本に構成します。

本体メモリ方式はノートPCでも動作できますが、回収を速くして次の収録までの待ち時間を短くしたい場合は、小型ワークステーションも検討します。PCの種類だけで優劣を決めず、通信とSSDを含む実効性能で選びます。

PC性能で変わる帯域・回収時間を見る → ／ ノートPCの構成・使い方を見る →

使用する帯域・チャネル数に必要なデータ量を求め、通信とSSDの持続性能を確認して判断します。10 GbEは1リンクの通信規格、RAID0は保存方式であり、その名称だけでは連続収録性能は決まりません。

掲載している合計400 MHz BWの例は、I/Q各16 bitで保存時に合計2 GB/sを扱います。同じ形式を転送する10 GbE 1リンクの理論値1.25 GB/sでは足りないため、必要な接続本数または別の通信構成を、USRP・FPGAの対応と合わせて選定します。通信上の付加情報やPC処理もあるため、実効速度は規格値と区別します。

SSDの構成例は4 TB × 2です。容量や台数から持続速度を推測せず、採用するSSDのRAID0構成で連続書き込み・読み出しを確認します。同時収録再生では、読み書きを合わせて評価します。

通信・SSD速度と帯域の関係を見る → ／ 合計400 MHz BWの保存量の計算条件を見る →

合計400 MHz BW帯域、I/Q各16 bitで、保存に使える空き容量が7.2 TBの場合の計算です。100 MHz BW/ch × 4 chなら、サンプルレートは125 MS/s × 4 chとなります。

125 MS/s × 4 ch × 4 byte＝2,000 MB/s（2 GB/s）。7,200,000 MB ÷ 2,000 MB/s ÷ 60＝60分です。容量は10進表記で、搭載容量8 TBと実際に使う空き容量7.2 TBを区別しています。

空き容量から求める目安であり、60分を動作上限とするものではありません。収録・再生の確認実績は機種別ページでご案内します。

保存データ量の共通の計算方法を見る →

この小型構成例の合計400 MHz BWと、X420のRF最大帯域は別です。さらに広い帯域のストリーミングは、通信・PC・SSDを含めて個別に構成を確認します。

本体メモリ方式で対応帯域の短い信号を扱う場合は、ノートPCでも構成できます。PCへの回収時間を短くしたい場合は、高速な通信・PC・SSD構成も検討します。使用するFPGA・周波数・チャネル数などの条件はX420ページをご確認ください。

X420の性能・確認範囲を見る →

必要な収録時間に合わせて、PCの搭載可能容量・台数と持続性能を確認します。紹介している小型構成はデータ用4 TB × 2、合計8 TBです。この容量をすべてのワークステーションの上限とはしていません。

この構成例のRAID0は、2台のSSDへ分散して読み書きする方式です。データを二重に保存する構成ではないため、保存データは別のSSDなどへバックアップしてください。

接続する台数・帯域・チャネル数・同期条件に合わせて構成をご相談いただけます。接続端子の数だけで、同時に連続収録できる性能が決まるものではありません。

既存の小型構成紹介で動作確認しているのはUSRP 1台の構成です。複数台での合計転送量と動作は個別に確認します。

ご希望の機種・仕様をお知らせください。Ubuntu Linux、通信カード、SSDや拡張スロットの条件を確認して選定します。当社で設定・動作確認を行ったPCでの提供が前提です。

アプリの追加は可能ですが、収録・再生中は動作へ影響する他の処理を避けてください。OS・ライブラリー・ドライバーの更新は動作確認済みの組み合わせに影響するため、事前にご相談ください。
