*1 : BWは帯域幅を表します。掲載値は収録・再生帯域の目安であり、振幅平坦度を保証する値ではありません。 帯域幅の数値について →
ソフトウェア無線機が受信したIQデータをPCへ送り、内蔵SSDに保存し続けます。
SSDに空き容量がある限り、保存し続けます。
送信するIQデータをSSDから連続して読み出し、USRPへ転送します。ソフトウェア無線機からRF信号としてリアルタイムに出力します。
波形容量に上限のあるSGのArb機能では満たせない連続性を実現します
必要な通信・PC・SSDの持続性能を、構成ごとに確認します。
連続動作の帯域・時間は、PC・SSDを含む構成と保存容量によります。
用意したIQ波形をRF信号として送信しながら、受信した信号を収録できます。
| ストリーミング再生 | |
|---|---|
| ストリーミング収録 | ○ |
○：対応する組み合わせ。
帯域・チャネル数は、FPGA・PC・接続・SSD構成によります。最大帯域・全チャネルでの同時動作を保証するものではありません。
測定波形を送信し、伝搬後の信号を同時収録。チャネルサウンダーの送受信・IQデータ保存に利用できます。波形の用意・伝搬解析はお客様の環境で行います。
1 ch使用時は48 MHz BW、2 ch使用時は1チャネルあたり24 MHz BWで収録・再生できます。
受信側の2 ch、送信側の2 chは、それぞれ中心周波数を共有します。
入力信号とは異なる周波数にも、信号が観測されることがあります。目的の信号と取り違えないよう、奇数倍・奇数分の1の周波数に関係する応答にも注意が必要です。
USRP、PC、SSDと収録再生ソフトウェアを組み合わせ、必要な動作条件を確認してお届けします。
ストリーミングに使うPC・SSD・通信機器を選定します。以下は構成の一例です。
以下は、制御PC・SSD・接続機器の構成例です。使用する帯域幅・チャネル数・収録再生時間に合わせて選定します。
イーサネットでPCに接続します。
端子数はUSRP側。使用する端子・通信速度は構成によって異なります。
接続条件を見る →掲載内容は構成例です。納品する機器・ソフトウェアと構成は、お見積もりに明記します。
PC性能・SSD容量と、運用に必要なアクセサリを選べます。
収録済みデータを外付けSSDへ退避し、内蔵SSDの空き容量を確保します。
測定現場からの持ち帰りや、解析用PCへの受け渡しに利用できます。

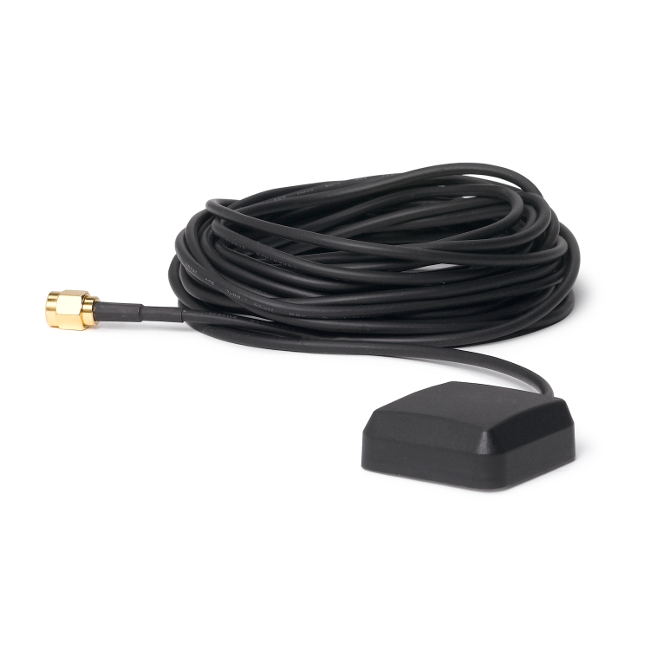

GPSDOで衛星信号を受信するためのアンテナ。
本体内蔵GPSDOを使用するときに追加。GPSDOモジュールの増設ではありません。
最大連続帯域・継続時間の公開実績値は、このページには掲載していません。必要な帯域・チャネル数・動作方式に合わせて、PCとSSDを含む構成で確認します。
帯域/ch・チャネル数・連続時間・送受信同時の有無をそろえて確認します。
掲載結果は、確認時の構成・設定と確認時間内での結果です。常にデータ欠落がないことを保証するものではありません。確認時間は動作上限ではありません。
使用周波数・帯域幅/ch・チャネル数と、収録・再生の時間をお知らせください。同期や同時動作、アクセサリ、PC・SSDも含めてご案内します。
影響する場合があります。搭載RFICの特性により、帯域外の強い信号が収録帯域内に現れることがあります。使用周波数と周辺信号に応じて、RF入力フィルタなどを含めて構成を検討します。
高調波・低調波の受信応答の測定例はB200・B210・B200miniによるもので、E320の実測値・保証値ではありません。
内部校正に伴い、再生データとは別の一時的な信号が出力される場合があります。評価対象へ入れたくない場合は、外部RFスイッチなどによる遮断を検討します。
E320自体は組み込み処理向けのARMを備えますが、このページは当社のPC・SSDを接続するシステム構成を紹介しています。単体での長時間保存性能を示すものではありません。
現在の当社対応表では対象外です。PCのSSDとの間で転送するストリーミング方式で構成します。
UHD 4.8.0(XG)の取得記録にはReplayブロックがなく、比較表はこの構成で×としています。FPGA用DRAM 2 GBは搭載されていますが、Replay用の時間計算には使用しません。FPGA構成を変更する場合は別途確認します。
取得したブロック一覧（抜粋）：0/DDC#0、0/DUC#0、0/DmaFIFO#0、0/Radio#0。
本システム構成の帯域目安は48 MHz BW @ 1 ch / 24 MHz BW @ 2 chです。接続速度・FPGA・PCを合わせて構成し、機器単体のアナログ帯域56 MHz BWとは区別します。
RJ45端子1個とSFP+端子1個を備えます。SFP+は1 GbEまたは10 GbEで使用でき、通信速度に対応するFPGA構成を選びます。
受信側の2 ch、送信側の2 chは、それぞれRF側の中心周波数（LO）を共有します。送信と受信の周波数は独立です。
UHDのデジタル周波数シフトとRF側のLO共有は別の機能です。当社ソフトウェアで利用する設定は、必要な帯域・チャネル数を含めて構成ごとに確認します。
内蔵SSDに収録したデータの退避や、解析用PCへの受け渡しに使用します。退避後に内蔵SSDの空き容量を確保し、次の測定に備えます。
収録・再生する帯域幅が狭い場合は、外付けSSDを使った収録・再生も可能です。ご希望の帯域幅や使用条件をご相談ください。
採用するPC・SSD・ケーブルの接続条件と、必要な読み書きの持続性能を、構成選定時に確認します。
機器単体の仕様と、各方式の適用条件を掲載しています。各値の🔗から出典へ移動できます。— は未確認・対象外を表します。
| 受信周波数範囲 | 70 MHz〜6 GHz🔗 |
|---|---|
| 送信周波数範囲 | 70 MHz〜6 GHz🔗 |
| 最大瞬時受信帯域幅 / ch | 56 MHz BW🔗サンプルレート・アナログ帯域と48 MHz BW表記の違い E320 最大瞬時受信帯域幅 / chの条件 最大瞬時帯域。2 ch同時動作時のサンプルレートは別途確認。 |
| 最大瞬時送信帯域幅 / ch | 56 MHz BW🔗サンプルレート・アナログ帯域と48 MHz BW表記の違い E320 最大瞬時送信帯域幅 / chの条件 最大瞬時帯域。2 ch同時動作時のサンプルレートは別途確認。 |
| 受信チャネル数 | 2🔗 |
| 送信チャネル数 | 2🔗 |
| 受信チャネルごとのRF周波数設定RFの中心周波数を独立に設定できるか。デジタル周波数シフトとは別です。 | ×🔗 E320 受信チャネルごとのRF周波数設定の条件 RX同士・TX同士はそれぞれLOを共有。送信と受信の周波数は独立。 |
| 送信チャネルごとのRF周波数設定 | ×🔗 E320 送信チャネルごとのRF周波数設定の条件 RX同士・TX同士はそれぞれLOを共有。送信と受信の周波数は独立。 |
| 受信ゲイン設定範囲UHDのゲイン設定範囲。RF回路の実利得とは区別します。 | 0〜76 dB |
| 受信ゲイン設定ステップUHDの設定ステップ。周波数別のRF仕様は条件を参照。 | 1.0 dB |
| 送信ゲイン設定範囲UHDのゲイン設定範囲。RF回路の実利得とは区別します。 | 0〜89.8 dB |
| 送信ゲイン設定ステップUHDの設定ステップ。周波数別のRF仕様は条件を参照。 | 0.2 dB |
| PC接続方式 | 1 / 10 GbE🔗 E320 PC接続方式の条件 RJ45 × 1、SFP+ × 1。SFP+の通信速度はFPGA構成による。 |
機器側の対応を比較。連続動作時間やPC・SSD性能は含みません。
| ストリーミング収録 | ○🔗 |
|---|---|
| ストリーミング再生 | ○🔗 |
| 本体メモリ収録/再生 | ×🔗 E320 本体メモリ収録/再生の条件 取得記録のXG構成にはReplayブロックなし。FPGA変更時は別途確認。 |
| DRAM搭載量FPGA側のDRAM容量。OS用メモリは含みません。 | 2 GB（FPGA用）🔗 E320 DRAM搭載量の条件 ARM用1 GBとは別。XG構成ではDmaFIFOとして使用し、Replay用の収録・再生容量を意味しません。 |
| 本体メモリ収録時間 / 再生波形長容量から計算した理論値。収録または再生を単独で行う条件。 | — |
○は対応する構成があることを示します。全帯域・全チャネル同時の保証ではありません。
| ストリーミング収録 ＋ ストリーミング再生 | ○🔗 E320 ストリーミング収録 ＋ ストリーミング再生の条件 機器側の全二重通信に対応。利用可能なレートはチャネル数・転送構成による。 |
|---|---|
| ストリーミング収録 ＋ 本体メモリ再生 | ×🔗 E320 ストリーミング収録 ＋ 本体メモリ再生の条件 取得記録のXG構成にはReplayブロックなし。FPGA変更時は別途確認。 |
| 本体メモリ収録 ＋ ストリーミング再生 | ×🔗 E320 本体メモリ収録 ＋ ストリーミング再生の条件 取得記録のXG構成にはReplayブロックなし。FPGA変更時は別途確認。 |
| 本体メモリ収録 ＋ 本体メモリ再生 | ×🔗 E320 本体メモリ収録 ＋ 本体メモリ再生の条件 取得記録のXG構成にはReplayブロックなし。FPGA変更時は別途確認。 |
| 本体メモリ同士の同時チャネル数 | — |
IQサンプルレートとRF帯域幅、ADC/DAC分解能と保存形式は別の仕様です。
| 最大IQサンプルレート / ch | 61.44 MS/s🔗🔗サンプルレート・アナログ帯域と48 MHz BW表記の違い E320 最大IQサンプルレート / chの条件 ホストへの最大転送レート。2 ch時はメーカー試験で30.72 MS/s/ch。 |
|---|---|
| マスタークロックレートIQサンプルレートの基準となるクロック。単位はMHz。 | 0.2〜61.44 MHz🔗 E320 マスタークロックレートの条件 既定値16 MHz。チャネル数・転送構成に応じて設定。 |
| ADC分解能 | 12 bit🔗🔗 E320 ADC分解能の条件 搭載RFIC AD9361の分解能。 |
| DAC分解能 | 12 bit🔗🔗 E320 DAC分解能の条件 搭載RFIC AD9361の分解能。 |
出力やひずみの値は、周波数・ゲイン・補正条件と合わせて確認します。
| 最大RF出力レベル | ＞10 dBm🔗 E320 最大RF出力レベルの条件 メーカー公表の出力値。絶対最大値ではありません。 |
|---|---|
| RF出力インピーダンス | — |
| RF出力コネクタ | — |
| 送信位相雑音 | — |
| 出力IP3（OIP3） | — |
| 送受信間アイソレーション | — |
| 送信ゲイン整定時間 | — |
| LO漏れ | — |
| 送信イメージ抑圧性能 | — |
| 非高調波スプリアス | — |
| 出力雑音密度 | — |
